20-10 Scratch Dig Amici Roof Prism Schmidt Pechan Prism σε συστήματα απεικόνισης

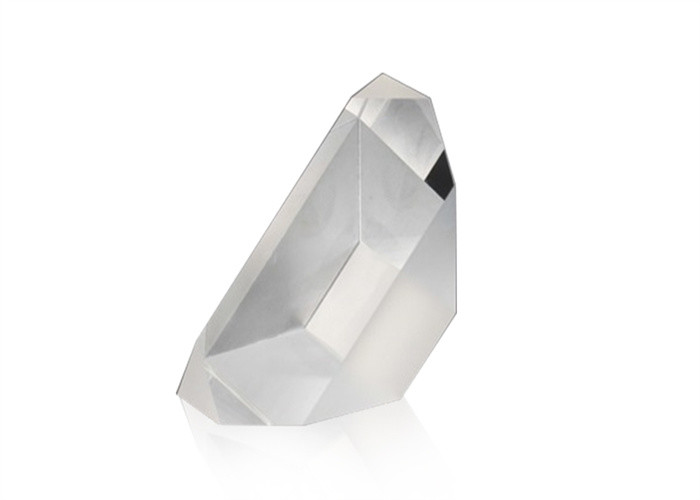

Roof Prism, Amici Roof Prism, Schmidt Prism, Roof Pentaprism

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

ΕΝΑπρίσμα στέγης, που ονομάζεται επίσης αΠρίσμα DachkantenήΠρίσμα Dachείναι ένα ανακλαστικό πρίσμα που περιέχει ένα τμήμα όπου δύο όψεις συναντώνται σε γωνία 90°, που μοιάζει με την οροφή ενός κτιρίου και επομένως το όνομα.Η αντανάκλαση από τις δύο όψεις 90° επιστρέφει μια εικόνα που αναστρέφεται πλευρικά κατά μήκος του άξονα όπου συναντώνται οι όψεις.

Χαρακτηριστικό για ένα πρίσμα οροφής είναι ότι η δοκός χωρίζεται στη μέση, με το ένα μισό της δοκού να χτυπά πρώτα στη μία όψη και μετά στην άλλη όψη, ενώ είναι ανεστραμμένο για το άλλο μισό της δοκού.Επομένως, ένα πρίσμα οροφής μπορεί να χρησιμοποιηθεί μόνο με κάποια απόσταση από τα εστιακά επίπεδα, διαφορετικά η "άκρη" της οροφής θα προκαλούσε μικρές παραμορφώσεις.Επιπλέον, η γωνία μεταξύ των δύο όψεων πρέπει να είναι πολύ κοντά στις 90°, διαφορετικά η ποιότητα της εικόνας θα υποβαθμιστεί.

Το απλούστερο πρίσμα στέγης είναι τοΠρίσμα οροφής Amici (Πρίσμα ορθής γωνίας οροφής), με άλλα κοινά σχέδια πρίσματος στέγης να είναι ταΠρίσμα Schmidtκαι ίσως το πιο γνωστό είναι τοπενταπρισμός στέγης.

Κατασκευαστική ικανότητα του Prism οροφής:

ΕναΠρίσμα οροφής Amici, μερικές φορές ονομάζεται anAmici πρίσμαήορθογώνιο πρίσμα οροφής, είναι ένας τύπος ανακλαστικού πρίσματος που χρησιμοποιείται για την απόκλιση μιας δέσμης φωτός κατά 90° ενώ ταυτόχρονα αναστρέφει την εικόνα.Χρησιμοποιείται συνήθως στους προσοφθάλμιους τηλεσκοπίου ως σύστημα ανόρθωσης εικόνας και σε οποιοδήποτε οπτικό όργανο όπου είναι επιθυμητό να τραβήξετε μια ανεστραμμένη εικόνα από έναν αντικειμενικό στόχο, να το γυρίσετε με τη δεξιά πλευρά προς τα πάνω και να το κάμψετε σε γωνία 90° για να διατηρηθεί η σωστό οπτικό προσανατολισμό.

οΠρίσμα Schmidt, είναι ένα πρίσμα που επαναφέρει μια εικόνα ενώ παρεκκλίνει τη γραμμή όρασης κατά 45°κάνει τα πρίσματα Schmidt ιδιαίτερα χρήσιμα σε συγκροτήματα προσοφθάλμιου φακού και συστήματα απεικόνισης που απαιτούν κάμψη διαδρομής.

Πεντάπρισμα στέγηςείναι μια παραλλαγή του Penta Prism που χρησιμοποιείται συνήθως στο σκόπευτρο αντανακλαστικών καμερών με έναν φακό.
