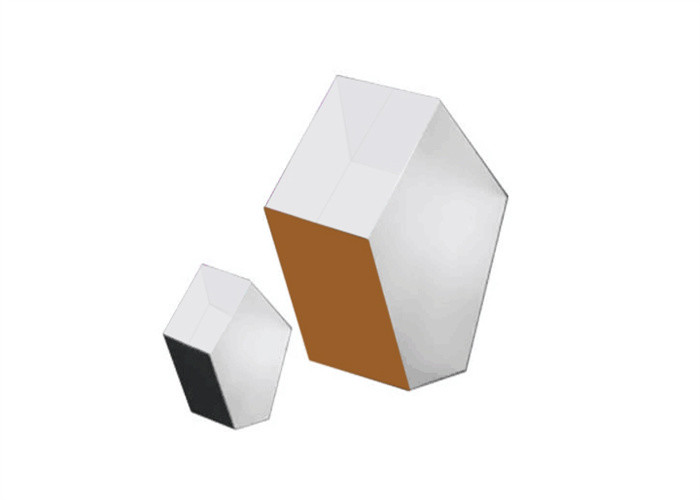

90 Μοίρες Απόκλιση Πεντάπρισμα

Πρίσμα Penta, Πρίσμα απόκλισης 90 μοιρών, Πρίσμα δεξιάς εικόνας

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

ΕΝΑPenta Prismείναι ένα πεντάπλευρο ανακλαστικό πρίσμα που χρησιμοποιείται για την απόκλιση μιας δέσμης φωτός κατά 90° σταθερά, ακόμα κι αν η δέσμη εισόδου δεν βρίσκεται στις 90° ως προς το πρίσμα.Η δέσμη αντανακλάται μέσα στο πρίσμα δύο φορές, επιτρέποντας τη μετάδοση μιας εικόνας μέσω ορθής γωνίας χωρίς να την αναστρέφει (δηλαδή, χωρίς να αλλάζει η ευστροφία της εικόνας) όπως θα έκανε ένα συνηθισμένο ορθογώνιο πρίσμα ή καθρέφτης.

Οι αντανακλάσεις μέσα στο πρίσμα δεν προκαλούνται από την ολική εσωτερική ανάκλαση, αφού οι δέσμες προσπίπτουν σε γωνία μικρότερη από την κρίσιμη γωνία (η ελάχιστη γωνία για την ολική εσωτερική ανάκλαση).Αντίθετα, οι δύο όψεις είναι επικαλυμμένες για να παρέχουν επιφάνειες καθρέφτη.Οι δύο απέναντι όψεις εκπομπής συχνά επικαλύπτονται με αντιανακλαστική επίστρωση για τη μείωση των ψευδών αντανακλάσεων.Η πέμπτη όψη του πρίσματος δεν χρησιμοποιείται οπτικά, αλλά περικόβει αυτό που διαφορετικά θα ήταν μια άβολη γωνία που ενώνει τις δύο κατοπτρικές όψεις.

Το Penta prism είναι το ιδανικό οπτικό εργαλείο για τον καθορισμό μιας ορθής γωνίας σε ένα οπτικό σύστημα, το επίπεδο λέιζερ και την ευθυγράμμιση.

Γενικές προδιαγραφές Penta Prism:

Υλικό	BK7, Τετηγμένο πυρίτιο ποιότητας UV
Ανοχή διάστασης	±0,2 mm
Ανοχή απόκλισης 90°	30 δευτερόλεπτα τόξου
Ομαλότητα	λ/4@632,8nm
Ποιότητα Επιφανείας	60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα	>90%
Λοξότμηση	Προστατευτικό<0,5mm@45°
Επένδυση	Προστατευμένη ανακλαστική επίστρωση αλουμινίου Επικάλυψη AR MgF2 μονής στρώσης στο VIS

Πρότυπα προϊόντα του Penta Prism:
