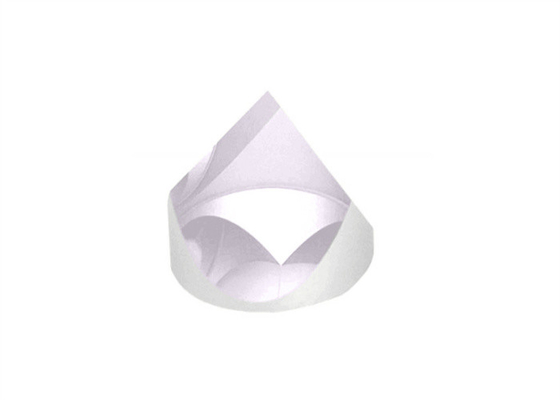

Ανακλαστήρας 180° Οπτικά πρίσματα 632,8 nm Γωνιακός κύβος ανακλαστήρας

  • 180° Reflector Optical Prisms 632.8nm Corner Cube Retroreflector
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου PTP
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Ανακλαστήρας γωνίας κύβου Εφαρμογή ευθυγράμμιση ακριβείας
Γωνία ανάκλασης 180 βαθμοί Διάμετρος 12,7 mm, 15 mm, 25,4 mm, 38,1 mm, 50,8 mm
Λειότητα <λ/4@632,8nm για επιφάνεια εισόδου, <λ/10@632,8nm για διεδρικές επιφάνειες Απόκλιση δέσμης <3 δευτερόλεπτα τόξου
Επισημαίνω

Οπτικά πρίσματα ανακλαστήρα 180°

,

Οπτικά πρίσματα 632

,

8 nm
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Ανακλαστήρες γωνίας κύβου, πρίσματα οπισθοανακλαστήρα, ανακλαστήρας 180°

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Ανακλαστήρες γωνίας κύβουέχουν σχεδιαστεί για να αντανακλούν οποιαδήποτε ακτίνα ή δέσμη που εισέρχεται στην όψη του πρίσματος, ανεξάρτητα από τον προσανατολισμό του πρίσματος, πίσω στον εαυτό του.



Η ανάκλαση 180 μοιρών είναι ανεξάρτητη από τη γωνία της δέσμης εισόδου, γεγονός που την καθιστά εξαιρετική στις εφαρμογές όπου η ευθυγράμμιση με ακρίβεια είναι αδύνατη ή χρονοβόρα.



Οι ανακλαστήρες Corner Cube είναι διαθέσιμοι με τις δίεδρες επιφάνειες είτε χωρίς επίστρωση είτε με επικάλυψη ασήμι.Η ασημένια επίστρωση παρέχει μεγαλύτερη γωνία αποδοχής ενώ η επιλογή χωρίς επίστρωση, η οποία βασίζεται στην πλήρη εσωτερική ανάκλαση, παρέχει βέλτιστη ανακλαστικότητα.Η όψη εισόδου διατίθεται χωρίς επίστρωση ή επικαλυμμένη με αντιανακλαστική επίστρωση.







Γενικές Προδιαγραφές τουΑνακλαστήρας γωνίας κύβου:

Υλικό ΒΚ7 Ανακλαστήρας 180° Οπτικά πρίσματα 632,8 nm Γωνιακός κύβος ανακλαστήρας 0
Ανοχή διάστασης +0/-0,2 χλστ
Ανοχή γωνίας Ανατρέξτε στην παρακάτω λίστα
Ομαλότητα

<λ/4@632,8 nm για επιφάνεια εισόδου,

<λ/10@632,8nm για διεδρικές επιφάνειες
Παραμόρφωση μετώπου κύματος <λ/2@632,8nm
Απόκλιση 180° <5 δευτερόλεπτα τόξου
Ποιότητα Επιφανείας 60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα >80%
Επένδυση Χωρίς επίστρωση, διαθέσιμη







Πρότυπα προϊόντα τηςΑνακλαστήρας γωνίας κύβου:

ΠΝ. Υλικό

Διάμετρος

(mm)

Υψος

(mm)

Απόκλιση δέσμης

(τόξο)
CNP1210-10 Ν-ΒΚ7 12.7 10.16 10
CNP1511-10 Ν-ΒΚ7 15.0 11.00 10
CNP2519-5 Ν-ΒΚ7 25.4 19.05 5
CNP3829-5 Ν-ΒΚ7 38.1 29.21 5
CNP5038-5 Ν-ΒΚ7 50,8 38.10 5
CNP2519-3 Ν-ΒΚ7 25.4 19.05 3
CNP3829-5 Ν-ΒΚ7 38.1 29.21 3
CNP5038-5 Ν-ΒΚ7 50,8 38.10 3
