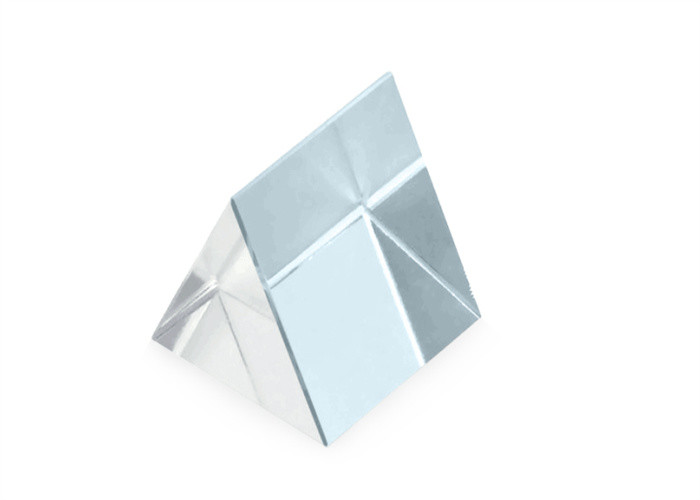

Διαθέσιμα οπτικά πρίσματα UVFS Επικάλυψη Brewster Angle Prism για Ultrashort Pulses

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Brewster Prismείναι ένα είδος Διασκορπιστικού Πρίσματος.Είναι σχεδιασμένα να έχουν γωνία κορυφής τέτοια ώστε μια πολωμένη ακτίνα p που προσπίπτει στη γωνία του Brewster να διέρχεται από το πρίσμα παράλληλα με τη βάση με ελάχιστη απόκλιση και να εξέρχεται επίσης στη γωνία του Brewster.Σε αυτή την περίπτωση οι απώλειες επιφανειακής ανάκλασης είναι αμελητέες.Τα Brewster Prisms χρησιμοποιούνται συχνά σε καταστάσεις όπου οι απώλειες επιφανειακής ανάκλασης δεν είναι ανεκτές.

Τα πρίσματα διασποράς είναι βασικά μέρη στα περισσότερα συστήματα λέιζερ υπερμικρών παλμών.Αυτά τα πρίσματα χρησιμοποιούνται εντός κοιλότητας για να αντισταθμίσουν τη διασπορά των οπτικών σταθερών κοιλοτήτων, όπως το μέσο ενεργού κέρδους.Αλλά στις περισσότερες περιπτώσεις χρησιμοποιούνται ως στοιχεία εκτός κοιλότητας για τον χειρισμό των χαρακτηριστικών παλμών.

Τα Brewster Prisms χρησιμοποιούνται επίσης συχνά για την επιλογή ενός μόνο μήκους κύματος από ένα λέιζερ πολλαπλών μηκών κύματος.Ο συντονισμός επιτυγχάνεται με την κλίση του πρίσματος.Αυτά τα πρίσματα έχουν πολύ χαμηλές απώλειες επιφανειακής ανάκλασης στην περιοχή 190-425 nm και μπορούν να χρησιμοποιηθούν από 190-2500 nm.

Γενικές Προδιαγραφές τουBrewster Angle Dispersing Prism:

Υλικό	BK7, Fused Silica βαθμού UV, SF11
Ανοχή διάστασης	±0,2 mm
Ομαλότητα	λ/4@632,8nm ανά 25mm
Ανοχή γωνίας	<5 λεπτά τόξου
Γυαλισμένη επιφάνεια	Δύο πλαϊνές επιφάνειες γυαλισμένες βάση ψιλό αλεσμένο
Ποιότητα Επιφανείας	60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα	>90%
Λοξότμηση	Προστατευτικό<0,5mm@45°
Επένδυση	Χωρίς επίστρωση, διαθέσιμη

Τυπικά προϊόντα Brewster Angle Dispersing Prism:
