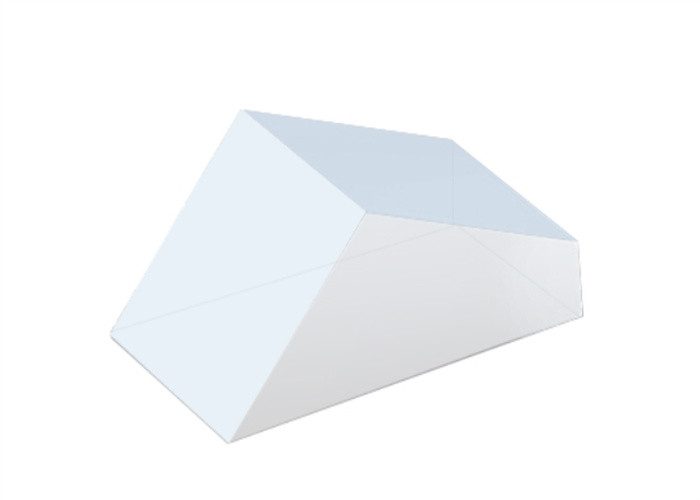

Αλουμινισμένα οπτικά πρίσματα Ύψος 12,7 χιλιοστών Μισό πεντάπρισμα που χρησιμοποιείται σε τηλεσκόπια

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Πρίσματα ημι-πεντάΕπίσης γνωστά ως πρίσματα Bauernfeind ή Ημιπενταπρίσματα χρησιμοποιούνται για την απόκλιση της οπτικής γραμμής κατά 45° χωρίς να αναστρέφεται ή να αναστρέφεται η εικόνα.Χρησιμοποιείται ευρέως στα τηλεσκόπια και έχει επίσης εφαρμογές σε συστήματα προβολής και απεικόνισης, σε σωλήνες μικροσκοπίου και στη γεωδαισία.

Το Πρίσμα Ημιπέντε έχει τη γεωμετρική δομή ενός πενταπρίσματος κομμένου στη μέση.Η δέσμη ανακλάται δύο φορές στο πρίσμα, πρώτα με ολική εσωτερική ανάκλαση και δεύτερη φορά σε επικαλυμμένη ανακλαστική επιφάνεια.Το πρίσμα απαιτεί αλουμίνιο και επικάλυψη με Inconel και μαύρη βαφή για να μπορεί να χρησιμοποιηθεί στην πράξη η επιφάνεια χωρίς TIR.

Ο συνδυασμός ενός πρίσματος Half-Penta με ένα πρίσμα οροφής Schmidt αντίστοιχου μεγέθους δημιουργεί ένα ζεύγος πρίσματος Pechan.Το ζεύγος πρίσματος Pechan θα αναστρέψει ή θα αναστρέψει την εικόνα χωρίς να παρεκκλίνει από τη γραμμή όρασης.

Γενικές προδιαγραφές Half-penta Prism:

Υλικό	ΒΚ7
Ανοχή διάστασης	±0,2 mm
Ανοχή γωνίας	<3 λεπτά τόξου
Ανοχή γωνίας οροφής	<3 τόξο δευτ
Ομαλότητα	λ/4@632,8nm
Ποιότητα Επιφανείας	60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα	>90%
Επένδυση	Χωρίς επίστρωση, διαθέσιμη

Τυπικά προϊόντα Half-penta Prism:
