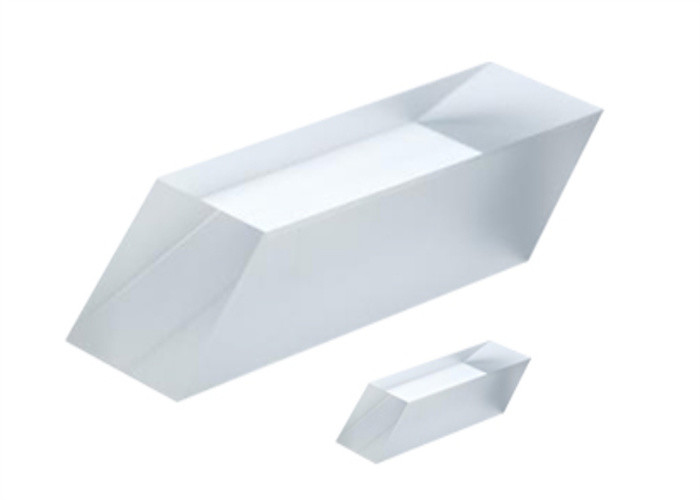

Δοκός Πλευρικής Μετατόπισης χωρίς επίστρωση Ρομβοειδές Πρίσμα BK7

  • Uncoated Rhomboid Prism BK7 Lateral Displacement Beam
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου PTP
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Ρομβοειδή πρίσματα Χρήση μετατοπίστε μια δέσμη λέιζερ χωρίς να αλλάξετε την κατεύθυνσή της
δέσμη εξόδου παράλληλη με την απόκλιση της δέσμης εισόδου <30 δευτερόλεπτα τόξου μεταξύ της δέσμης εξόδου παράλληλη προς τη δέσμη εισόδου Εφαρμογές στερεοσκοπικό σύστημα και σύστημα περισκοπίου.
Ανοχή γωνίας <5 δευτερόλεπτα τόξου Καλλυντικό 60/40 ξύστε και σκάψτε
Επισημαίνω

Ρομβοειδές πρίσμα χωρίς επίστρωση

,

Ρομβοειδές πρίσμα BK7

,

Διαιρέτης δέσμης πλευρικής μετατόπισης BK7
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Ρομβοειδές πρίσμα, πλευρική μετατόπιση δοκού

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Ρομβοειδή πρίσματαχρησιμοποιούνται συνήθως για να μετατοπίσουν μια δέσμη λέιζερ χωρίς να αλλάξουν την κατεύθυνσή της.Σε εφαρμογές απεικόνισης, τα ρομβοειδή πρίσματα θα μετατοπίσουν τον οπτικό άξονα χωρίς να αντιστρέψουν την εικόνα.Η πλευρική μετατόπιση είναι ίση με το μήκος του πρίσματος (καθορίζεται από τη διάσταση D).



Το Star Optic μπορεί να προσφέρει γωνίες υψηλής ανοχής καλύτερες από 5 δευτερόλεπτα τόξου και συνολική απόκλιση δέσμης που διατηρούν τη δέσμη εξόδου παράλληλη με τη δέσμη εισόδου εντός 30 δευτερολέπτων τόξου.Μεγαλύτερος ρυθμός μετάδοσης μπορεί να επιτευχθεί με αντιανακλαστική επίστρωση στις επιφάνειες εισόδου και εξόδου.



Είναι ιδανικά για απαιτητικές εφαρμογές μετατόπισης όπως στερεοσκοπικό σύστημα και σύστημα περισκοπίου.







Γενικές προδιαγραφές ρομβοειδών πρισμάτων:

Υλικό ΒΚ7 Δοκός Πλευρικής Μετατόπισης χωρίς επίστρωση Ρομβοειδές Πρίσμα BK7 0
Ανοχή διάστασης ±0,2 mm
Ομαλότητα λ/4@632,8nm
Ποιότητα Επιφανείας 60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα >90%
Απόκλιση δέσμης <30 δευτερόλεπτα τόξου
Επένδυση Χωρίς επίστρωση, Διαθέσιμο







Τυπικά προϊόντα ρομβοειδών πρισμάτων:

ΠΝ. Υλικό

ΕΝΑ

(mm)

ντο

(mm)

ρε

(mm)

Απόκλιση δέσμης

(τόξο)
RBP05-30 Ν-ΒΚ7 5 3.5 7.1 30
RBP10-30 Ν-ΒΚ7 10 7.1 14.1 30
RBP12-30 Ν-ΒΚ7 12.7 9.0 18 30
RBP20-30 Ν-ΒΚ7 20 14.1 28.3 30
RBP25-30 Ν-ΒΚ7 25.4 18.0 35,9 30
