633nm Optical Wedge Prism 25,4mm Risley Prism Beam Steering Χωρίς επίστρωση

Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου ΤΕΤΑΡΤΗ
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Πρίσματα σφηνών/πρίσματα Risley Σχήμα μικρή γωνία μεταξύ των επιφανειών εισόδου και εξόδου.
χαρακτηριστικό εκτρέπουν το φως προς το παχύτερο τμήμα του μέσω μιας απόκλισης δέσμης Εφαρμογές εφαρμογές διεύθυνσης ακτίνας λέιζερ
Διάμετρος 25.4mm Απόκλιση δέσμης 1°, 2°, 4°, 6°
Επισημαίνω

633nm Optical Wedge Prism

,

Optical Wedge Prism 25

,

4mm

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Πρίσματα σφηνών, πρίσματα με δέσμη λέιζερ, πρίσματα Risley

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Σφηνοειδή πρίσματαΕπίσης γνωστά ως πρίσματα Risley είναι πρίσματα με μικρή γωνία μεταξύ των επιφανειών εισόδου και εξόδου.Τα πρίσματα σφήνας εκτρέπουν το φως προς το παχύτερο τμήμα του μέσω μιας απόκλισης δέσμης που κυμαίνεται από 1° έως 10°.



Για μια μικρή γωνία α μεταξύ των επιφανειών του πρίσματος, η λαμβανόμενη γωνία εκτροπής της δέσμης είναι περίπου (n − 1) α, όπου n είναι ο δείκτης διάθλασης του πρίσματος.Για ένα τυπικό γυάλινο πρίσμα, όπου ο δείκτης διάθλασης είναι περίπου 1,5, η γωνία εκτροπής είναι περίπου η μισή γωνία του πρίσματος.





Το πρίσμα σφήνας είναι ιδανικό για εφαρμογές διεύθυνσης με δέσμη λέιζερ.Μπορούν να χρησιμοποιηθούν μεμονωμένα ή σε συνδυασμό με άλλο σφηνοειδές πρίσμα για τιμόνι δοκών.



Περιστρέφοντας ένα σφηνωμένο πρίσμα, το φως μπορεί να κατευθύνεται για να ανιχνεύσει τον κύκλο που ορίζεται από 2 φορές την καθορισμένη γωνία απόκλισης.



Όταν και οι δύο σφήνες περιστρέφονται, η δέσμη μπορεί να μετακινηθεί οπουδήποτε εντός του κύκλου που ορίζεται από 4 φορές την καθορισμένη γωνία απόκλισης.







Γενικές προδιαγραφές Wedge Prism:

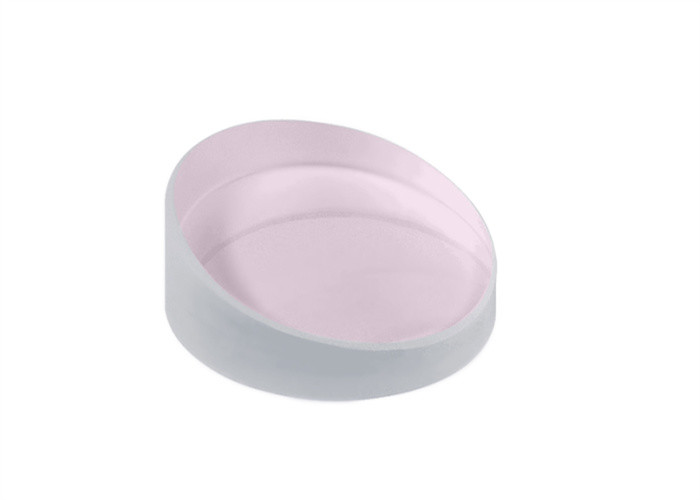

Υλικό BK7, UV Grade Fused Silica 633nm Optical Wedge Prism 25,4mm Risley Prism Beam Steering Χωρίς επίστρωση 0
Μήκος κύματος σχεδίασης

BK7: 633nm, n=1.515@632.8nm
UV Fused Silica: 355nm, n=1.476@355nm

Ανοχή διάστασης ±0,2 mm
Πάχος

3 mm στην πιο λεπτή άκρη

Γωνία απόκλισης 1°-10°
Ανοχή γωνίας σφήνας <3 λεπτά τόξου
Ομαλότητα λ/4@632,8nm ανά 25mm
Ποιότητα Επιφανείας 60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mm@45°
Επένδυση Χωρίς επίστρωση, Διαθέσιμο









Πρότυπα προϊόντα τηςWedge Prism:

ΠΝ. Υλικό

Διάσταση

(mm)

Τ

(mm)

Δέσμη
Απόκλιση

(°)

Γωνία σφήνας

(°)

Μήκος κύματος

(nm)

ΤΕΤ25-1-633 Ν-ΒΚ7 25.4 3 1 1,95 633
ΤΕΤ25-2-633 Ν-ΒΚ7 25.4 3 2 3,88 633
ΤΕΤ25-4-633 Ν-ΒΚ7 25.4 3 4 7,68 633
ΤΕΤ25-6-633 Ν-ΒΚ7 25.4 3 6 11.35 633
ΤΕΤ25-1-355 UVFS 25.4 3 1 2.1 355
ΤΕΤ25-2-355 UVFS 25.4 3 2 4.18 355
ΤΕΤ25-4-355 UVFS 25.4 3 4 8.28 355
ΤΕΤ25-6-355 UVFS 25.4 3 6 12.42 355
