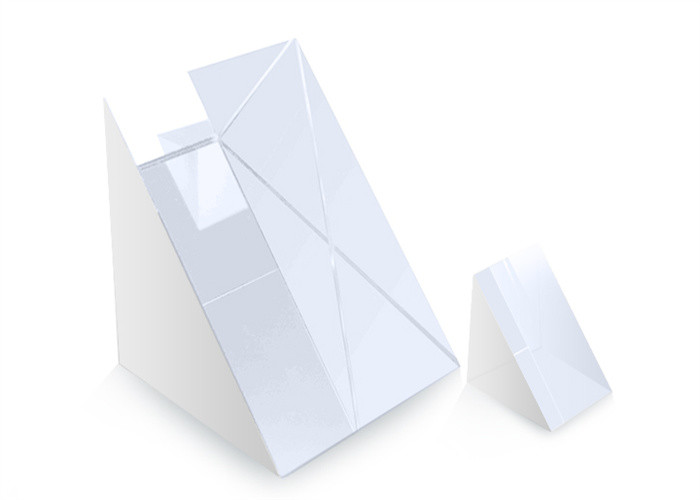

N-BK7 ορθογώνιο πρίσμα

  • N-BK7 Right Angle Prism
  • N-BK7 Right Angle Prism
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου ΚΤΥΠΗΜΑ
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Πρίσμα Ορθής Γωνίας Χρήση αποκλίνουν μια φωτεινή διαδρομή κατά 90° ή 180°
Διάσταση 2x2mm~50,8x50,8mm και προσαρμοσμένα διαθέσιμα Ανοχή γωνίας <30 τόξο δευτ
Λειότητα λ/4@632,8nm Ποιότητα επιφάνειας 60/40 ξύστε και σκάψτε
Επισημαίνω

Καθρέφτης με ορθογώνιο πρίσμα N-BK7

,

Τετηγμένο πυρίτιο με ορθογώνιο πρίσμα UV

,

Πρίσμα ορθής γωνίας N-BK7
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Πρίσμα ορθής γωνίας, πρίσμα ορθής γωνίας N-BK7, ορθογώνιο πρίσμα χωρίς επίστρωση UV

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Πρίσματα Ορθής Γωνίαςμπορεί να χρησιμοποιηθεί για την απόκλιση μιας διαδρομής φωτός κατά 90° ή 180°, ανάλογα με την επιφάνεια που χρησιμοποιείται ως είσοδος για την πηγή φωτός.



Λόγω της ολικής εσωτερικής ανάκλασης (TIR), όταν το φως εισόδου προσπίπτει σε ένα από τα σκέλη του πρίσματος, υφίσταται TIR στο όριο γυαλιού/αέρα της υποτείνουσας και εξέρχεται από το άλλο σκέλος του πρίσματος.Αυτό δείχνει πώς το ορθογώνιο πρίσμα μπορεί να χρησιμοποιηθεί ως ανακλαστήρας 90°.



Όταν το φως εισόδου προσπίπτει στην όψη της υποτείνουσας, υφίσταται TIR στο όριο γυαλιού/αέρα στα σκέλη πρίσματος.Υποβάλλεται σε TIR για δεύτερη φορά στο επόμενο σκέλος πρίσματος και εξέρχεται από την υποτείνουσα σε μια διαδρομή παράλληλη με αυτή της δέσμης εισόδου.Αυτό δείχνει πώς το ορθογώνιο πρίσμα μπορεί να χρησιμοποιηθεί ως οπισθοανακλαστήρας 180°.

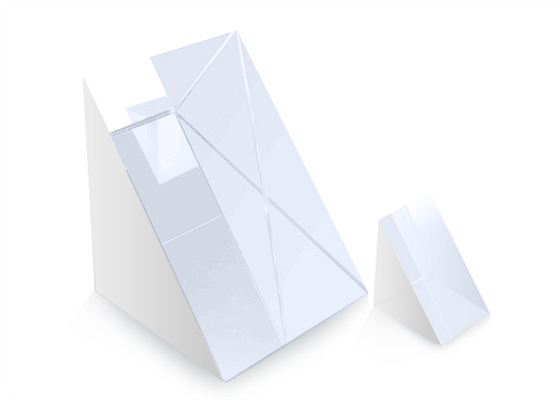

N-BK7 ορθογώνιο πρίσμα 0







Γενικές προδιαγραφές ορθογώνιου πρίσματος:

Υλικό BK7, Τετηγμένο πυρίτιο ποιότητας UV N-BK7 ορθογώνιο πρίσμα 1
Ανοχή διάστασης ±0,2 mm
Ανοχή γωνίας Ανατρέξτε στην παρακάτω λίστα
Ομαλότητα λ/4@632,8nm ανά 25mm
Πυραμιδικό Σφάλμα <3 τόξο λεπτά
Κάθετο <15 λεπτά τόξου
Ποιότητα Επιφανείας 60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικός
Επένδυση Χωρίς επίστρωση, Κατόπιν παραγγελίας









Πρότυπα προϊόντα ορθού πρίσματος:

Αριθμός ανταλλακτικού. Υλικό A=B(mm) C (mm) Ανοχή γωνίας
RAP0202-3μ Ν-ΒΚ7 2*2 2 <3 τόξο λεπτά
RAP0303-3μ Ν-ΒΚ7 3*3 3 <3 τόξο λεπτά
RAP0505-3μ Ν-ΒΚ7 5*5 5 <3 τόξο λεπτά
RAP1010-3μ Ν-ΒΚ7 10*10 10 <3 τόξο λεπτά
RAP1212-3μ Ν-ΒΚ7 12,7*12,7 12.7 <3 τόξο λεπτά
RAP1515-3μ Ν-ΒΚ7 15*15 15 <3 τόξο λεπτά
RAP2020-3μ Ν-ΒΚ7 20*20 20 <3 τόξο λεπτά
RAP2525-3μ Ν-ΒΚ7 25,4*25,4 25.4 <3 τόξο λεπτά
RAP3030-3μ Ν-ΒΚ7 30*30 30 <3 τόξο λεπτά
RAP3838-3μ Ν-ΒΚ7 38.1*38.1 38.1 <3 τόξο λεπτά
RAP5050-3μ Ν-ΒΚ7 50,8*50,8 50,8 <3 τόξο λεπτά
RAP0202-30s Ν-ΒΚ7 2*2 2 <30 τόξο δευτ
RAP0303-30s Ν-ΒΚ7 3*3 3 <30 τόξο δευτ
RAP0505-30s Ν-ΒΚ7 5*5 5 <30 τόξο δευτ
RAP1010-30 Ν-ΒΚ7 10*10 10 <30 τόξο δευτ
RAP1212-30s Ν-ΒΚ7 12,7*12,7 12.7 <30 τόξο δευτ
RAP1515-30 Ν-ΒΚ7 15*15 15 <30 τόξο δευτ
RAP2020-30 Ν-ΒΚ7 20*20 20 <30 τόξο δευτ
RAP2525-30s Ν-ΒΚ7 25,4*25,4 25.4 <30 τόξο δευτ
RAP3030-30s Ν-ΒΚ7 30*30 30 <30 τόξο δευτ
RAP3838-30s Ν-ΒΚ7 38.1*38.1 38.1 <30 τόξο δευτ
RAP5050-30s Ν-ΒΚ7 50,8*50,8 50,8 <30 τόξο δευτ
RAP0202-3m-FS UVFS 2*2 2 <3 τόξο λεπτά
RAP0303-3m-FS UVFS 3*3 3 <3 τόξο λεπτά
RAP0505-3m-FS UVFS 5*5 5 <3 τόξο λεπτά
RAP1010-3m-FS UVFS 10*10 10 <3 τόξο λεπτά
RAP1212-3m-FS UVFS 12,7*12,7 12.7 <3 τόξο λεπτά
RAP1515-3m-FS UVFS 15*15 15 <3 τόξο λεπτά
RAP2020-3m-FS UVFS 20*20 20 <3 τόξο λεπτά
RAP2525-3m-FS UVFS 25,4*25,4 25.4 <3 τόξο λεπτά
RAP3030-3m-FS UVFS 30*30 30 <3 τόξο λεπτά
RAP3838-3m-FS UVFS 38.1*38.1 38.1 <3 τόξο λεπτά
RAP5050-3m-FS UVFS 50,8*50,8 50,8 <3 τόξο λεπτά
RAP0202-30s-FS UVFS 2*2 2 <30 τόξο δευτ
RAP0303-30s-FS UVFS 3*3 3 <30 τόξο δευτ
RAP0505-30s-FS UVFS 5*5 5 <30 τόξο δευτ
RAP1010-30s-FS UVFS 10*10 10 <30 τόξο δευτ
RAP1212-30s-FS UVFS 12,7*12,7 12.7 <30 τόξο δευτ
RAP1515-30s-FS UVFS 15*15 15 <30 τόξο δευτ
RAP2020-30s-FS UVFS 20*20 20 <30 τόξο δευτ
RAP2525-30s-FS UVFS 25,4*25,4 25.4 <30 τόξο δευτ
RAP3030-30s-FS UVFS 30*30 30 <30 τόξο δευτ
RAP3838-30s-FS UVFS 38.1*38.1 38.1 <30 τόξο δευτ
RAP5050-30s-FS UVFS 50,8*50,8 50,8 <30 τόξο δευτ
