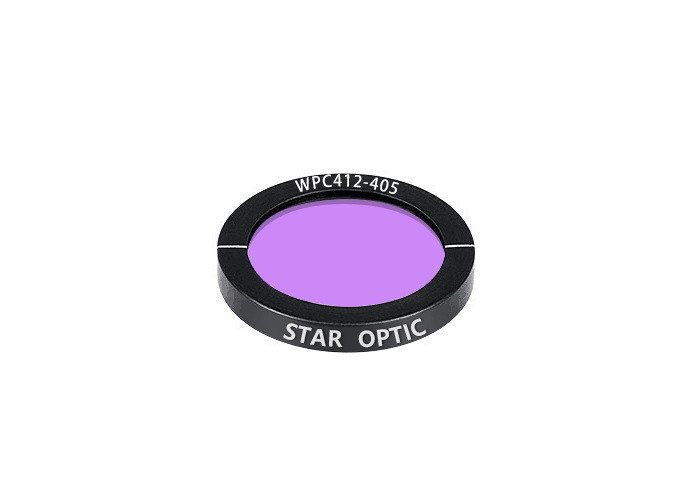

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος

  • Crystalline Quartz Optical Waveplate 38.1mm Broad Wavelength Bandwidth
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου WPC
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Τσιμέντο Μηδενικής Τάξης λ/4 Τέταρτο Κυμάτων Πλάκα Δομή Δύο πλάκες είναι τσιμεντοποιημένες με εποξειδική υπεριώδη ακτινοβολία
Υλικό Κρυσταλλικός Χαλαζίας Παραλληλισμός <1 τόξο δευτερόλεπτο
Ποιότητα επιφάνειας 20/10 ξύστε και σκάψτε Επιφάνεια επιστρώματος Και οι δύο επιφάνειες με επίστρωση AR
Επισημαίνω

Οπτική κυματοειδής πλάκα 38

,

1 χιλιοστών

,

38
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

 Τσιμέντο Μηδενικής Τάξης λ/4 Τέταρτο Πλάκα Κυμάτων, Υψηλής Επιβράδυνσης

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Τσιμεντωμένη πλάκα κύματος μηδενικής τάξηςκατασκευάζεται από δύο πλάκες χαλαζία με σταυρωμένο τον γρήγορο άξονά τους.Η επιβράδυνση καθορίζεται από τη διαφορά πάχους μεταξύ των δύο πλακών χαλαζία.

Η κύρια διαφορά μεταξύ των τσιμεντοειδών πλακών μηδενικής τάξης και άλλου είδους κυματοπλάκες είναι ότι έχουν εποξειδικό στην οπτική τους διαδρομή καθώς οι δύο πλάκες χαλαζία είναι κολλημένες μεταξύ τους με εποξειδικό UV.Ωστόσο, οι τσιμεντοειδείς κυματοπλάκες μηδενικής τάξης υπερτερούν στο γεγονός ότι είναι λιγότερο ευαίσθητες σε αλλαγές θερμοκρασίας και μήκους κύματος σε σύγκριση με κυματοπλάκες πολλαπλής τάξης.







Κύρια χαρακτηριστικά του CementedΠλάκα κύματος μηδενικής τάξης:

  • Χαμηλή ευαισθησία στις αλλαγές θερμοκρασίας
  • Εύρος ζώνης μεγάλου μήκους κύματος
  • Επικάλυψη AR και στις δύο επιφάνειες
  • Διατίθεται για μεγάλα μεγέθη





Γενικές Προδιαγραφές Τσιμεντοειδούς Μηδενικής Παραγγελίαςλ/4 ΤέταρτοWave Plate:

Υλικό Κρυσταλλικός Χαλαζίας
Ανοχή διάστασης +0,0/-0,2 χλστ
Ποιότητα Επιφανείας 20/10 ξύστε και σκάψτε
Καθαρό διάφραγμα >90% κεντρική περιοχή
Παραμόρφωση μετώπου κύματος <λ/8@632,8nm
Παραλληλισμός <1 δευτερόλεπτα τόξου
Ανοχή επιβράδυνσης <λ/300
Standard Wave

τέταρτο κύμα (λ/4)
Επένδυση Και οι δύο πλευρές με επίστρωση AR, R<0,25% ανά πρόσωπο @ κεντρικό μήκος κύματος
Όριο βλάβης >500 mJ/cm2, 20ns, 20Hz @1064nm







Πρότυπα Προϊόντα ΤσιμεντοειδούςΜηδενική τάξηλ/4 ΤέταρτοΠλάκα κυμάτων:

Αριθμός ανταλλακτικού Τύπος Διάμετρος (mm)

Καθυστέρηση

(λ)

Μήκος κύματος

(nm)

 Καθαρό διάφραγμα (mm)
WPC412-405 Τσιμεντωμένο 12.7 λ/4 405 11.5
WPC425-405 Τσιμεντωμένο 25.4 λ/4 405 22.9
WPC438-405 Τσιμεντωμένο 38.1 λ/4 405 35
WPC412-633 Τσιμεντωμένο 12.7 λ/4 633 11.5
WPC425-633 Τσιμεντωμένο 25.4 λ/4 633 22.9
WPC438-633 Τσιμεντωμένο 38.1 λ/4 633 35
WPC412-780 Τσιμεντωμένο 12.7 λ/4 780 11.5
WPC425-780 Τσιμεντωμένο 25.4 λ/4 780 22.9
WPC438-780 Τσιμεντωμένο 38.1 λ/4 780 35
WPC412-795 Τσιμεντωμένο 12.7 λ/4 795 11.5
WPC425-795 Τσιμεντωμένο 25.4 λ/4 795 22.9
WPC438-795 Τσιμεντωμένο 38.1 λ/4 795 35
WPC412-852 Τσιμεντωμένο 12.7 λ/4 852 11.5
WPC425-852 Τσιμεντωμένο 25.4 λ/4 852 22.9
WPC438-852 Τσιμεντωμένο 38.1 λ/4 852 35
WPC412-894 Τσιμεντωμένο 12.7 λ/4 894 11.5
WPC425-894 Τσιμεντωμένο 25.4 λ/4 894 22.9
WPC438-894 Τσιμεντωμένο 38.1 λ/4 894 35
WPC412-1310 Τσιμεντωμένο 12.7 λ/4 1310 11.5
WPC425-1310 Τσιμεντωμένο 25.4 λ/4 1310 22.9
WPC438-1310 Τσιμεντωμένο 38.1 λ/4 1310 35
WPC412-1550 Τσιμεντωμένο 12.7 λ/4 1550 11.5
WPC425-1550 Τσιμεντωμένο 25.4 λ/4 1550 22.9
WPC438-1550 Τσιμεντωμένο 38.1 λ/4 1550 35





Γράφημα επιβράδυνσης τσιμεντοειδούςΠλάκα κύματος μηδενικής τάξης:



405nm Τσιμεντωμένη πλάκα μηδενικής παραγγελίας

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος 0

633 nm Τσιμεντωμένη πλάκα μηδενικής παραγγελίας

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος 1

780nm Τσιμεντωμένη πλάκα μηδενικής παραγγελίας

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος 2

795nm Τσιμεντωμένη πλάκα μηδενικής παραγγελίας

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος 3

852 nm Τσιμεντωμένη πλάκα μηδενικής παραγγελίας

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος 4

894nm Τσιμεντωμένη πλάκα μηδενικής παραγγελίας

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος 5

1310nm Τσιμεντωμένη πλάκα μηδενικής παραγγελίας

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος 6

1550nm Τσιμεντωμένη πλάκα μηδενικής παραγγελίας

Οπτική πλάκα κυμάτων κρυσταλλικού χαλαζία 38,1 mm Εύρος ζώνης ευρέος μήκους κύματος 7
