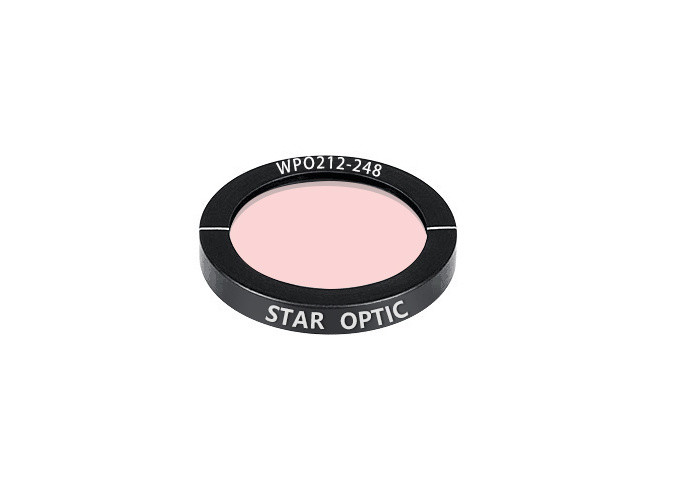

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics

Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου WPO
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Οπτική επαφή Μηδενικής Τάξης λ/2 Πλάκα μισού κύματος Constructure Δύο κυματοπλάκες πολλαπλών παραγγελιών έρχονται σε οπτική επαφή μεταξύ τους
χαρακτηριστικό Οπτική διαδρομή χωρίς κόλλα Λειτουργία περιστρέψτε το επίπεδο της πόλωσης
Πλεονέκτημα Καλή παραμόρφωση μετώπου κύματος και παραλληλισμός Επιφάνεια Και οι δύο πλευρές είναι επικαλυμμένες με AR
Επισημαίνω

Οπτική πλάκα κυματοειδούς πλάκας μηδενικής τάξης 25

,

4 mm

,

25

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Optically Contact Zero Order Λ/2 Half Wave Plate, Optical Path Χωρίς κόλλα

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Η πλάκα μηδενικού κύματος σε οπτική επαφή είναι κατασκευασμένη από δύο πλάκες πολλαπλής τάξης με ελαφρώς διαφορετικά πάχη.Οι δύο πλάκες κατασκευάζονται με τη μέθοδο οπτικής επαφής και αυτός ο σχεδιασμός επιτρέπει στην οπτικά επαφή μηδενικής τάξης κυματοπλάκα να λειτουργεί καλά σε εφαρμογή σχετικά υψηλής ισχύος και ευρεία περιοχή μήκους κύματος.Οι πλάκες κυμάτων μηδενικής τάξης με οπτική επαφή διαθέτουν επίσης ιδιαίτερα λεπτή παραμόρφωση μετώπου κύματος και παραλληλισμό, καθώς η οπτική διαδρομή είναι χωρίς κόλλα.



Μια γραμμικά πολωμένη δέσμη που προσπίπτει σε μια κυματοπλάκα μισού κύματος κρυστάλλου χαλαζία αναδύεται ως μια γραμμικά πολωμένη δέσμη, αλλά περιστρέφεται έτσι ώστε η γωνία της ως προς τον οπτικό άξονα να είναι διπλάσια από την προσπίπτουσα δέσμη.Ως εκ τούτου, οι πλάκες μισού κύματος μπορούν να χρησιμοποιηθούν ως συνεχώς ρυθμιζόμενοι στροφείς πόλωσης.Τέτοιες κυματοπλάκες χρησιμοποιούνται για την περιστροφή του επιπέδου πόλωσης, καθώς και για ηλεκτρο-οπτική διαμόρφωση και ως διαχωριστής δέσμης μεταβλητής αναλογίας όταν χρησιμοποιούνται σε συνδυασμό με έναν κύβο πόλωσης.





Κύρια χαρακτηριστικά τουΠλάκα κύματος μηδενικής σειράς οπτικής επαφής:

  • Οπτική επαφή, δομή χωρίς κόλλα
  • Ευρύ εύρος μήκους κύματος λειτουργίας και σταθερότητα υψηλής θερμοκρασίας
  • Υψηλό κατώφλι ζημιάς και εξαιρετική παραμόρφωση μετώπου κύματος και παραλληλισμός
  • Καλύτερη σταθερότητα καθυστέρησης





Γενικές προδιαγραφές της πλάκας μηδενικής σειράς οπτικής επαφής λ/2 Half Wave:

Υλικό Κρυσταλλικός Χαλαζίας
Ανοχή διάστασης +0,0/-0,2 χλστ
Ποιότητα Επιφανείας 20/10 ξύστε και σκάψτε
Καθαρό διάφραγμα >90% κεντρική περιοχή
Παραμόρφωση μετώπου κύματος <λ/8@632,8nm
Παραλληλισμός <1 τόξο δευτερόλεπτο
Ανοχή επιβράδυνσης <λ/300
Standard Wave

μισό κύμα (λ/2)

Επένδυση Και οι δύο πλευρές με επίστρωση AR, R<0,25% ανά πρόσωπο @ κεντρικό μήκος κύματος
Όριο βλάβης >5 J/cm2, 20ns, 20Hz @1064nm







Τυπικά προϊόντα της οπτικής επαφήςΜηδενική τάξηλ/2Πλάκα μισού κύματος:

Αριθμός ανταλλακτικού Τύπος

Διάμετρος

(mm)

Καθυστέρηση

(λ)

Μήκος κύματος

(nm)

Καθαρό διάφραγμα

(mm)

WPO212-248 Οπτική επαφή 12.7 λ/2 248 11.5
WPO220-248 Οπτική επαφή 20 λ/2 248 18
WPO225-248 Οπτική επαφή 25.4 λ/2 248 22.9
WPO212-266 Οπτική επαφή 12.7 λ/2 266 11.5
WPO220-266 Οπτική επαφή 20 λ/2 266 18
WPO225-266 Οπτική επαφή 25.4 λ/2 266 22.9
WPO212-355 Οπτική επαφή 12.7 λ/2 355 11.5
WPO220-355 Οπτική επαφή 20 λ/2 355 18
WPO225-355 Οπτική επαφή 25.4 λ/2 355 22.9
WPO212-488 Οπτική επαφή 12.7 λ/2 488 11.5
WPO220-488 Οπτική επαφή 20 λ/2 488 18
WPO225-488 Οπτική επαφή 25.4 λ/2 488 22.9
WPO212-532 Οπτική επαφή 12.7 λ/2 532 11.5
WPO220-532 Οπτική επαφή 20 λ/2 532 18
WPO225-532 Οπτική επαφή 25.4 λ/2 532 22.9
WPO212-633 Οπτική επαφή 12.7 λ/2 633 11.5
WPO220-633 Οπτική επαφή 20 λ/2 633 18
WPO225-633 Οπτική επαφή 25.4 λ/2 633 22.9
WPO212-780 Οπτική επαφή 12.7 λ/2 780 11.5
WPO220-780 Οπτική επαφή 20 λ/2 780 18
WPO225-780 Οπτική επαφή 25.4 λ/2 780 22.9
WPO212-852 Οπτική επαφή 12.7 λ/2 852 11.5
WPO220-852 Οπτική επαφή 20 λ/2 852 18
WPO225-852 Οπτική επαφή 25.4 λ/2 852 22.9
WPO212-1030 Οπτική επαφή 12.7 λ/2 1030 11.5
WPO220-1030 Οπτική επαφή 20 λ/2 1030 18
WPO225-1030 Οπτική επαφή 25.4 λ/2 1030 22.9
WPO212-1064 Οπτική επαφή 12.7 λ/2 1064 11.5
WPO220-1064 Οπτική επαφή 20 λ/2 1064 18
WPO225-1064 Οπτική επαφή 25.4 λ/2 1064 22.9
WPO212-1550 Οπτική επαφή 12.7 λ/2 1550 11.5
WPO220-1550 Οπτική επαφή 20 λ/2 1550 18
WPO225-1550 Οπτική επαφή 25.4 λ/2 1550 22.9
WPO212-2020 Οπτική επαφή 12.7 λ/2 2020 11.5
WPO220-2020 Οπτική επαφή 20 λ/2 2020 18
WPO225-2020 Οπτική επαφή 25.4 λ/2 2020 22.9







Γράφημα καθυστέρησης οπτικής επαφήςΠλάκα κύματος μηδενικής τάξης:



Πλάκα κυματοειδούς πλάκας μηδενικής σειράς οπτικής επαφής 248 nm

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 0

Πλάκα κύματος μηδενικής σειράς 266nm οπτικής επαφής

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 1

355 nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 2

488nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 3

532 nm Οπτική επαφή μηδενικής σειράς κυματιστή

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 4

633 nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 5

780nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 6

852nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 7

1030nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 8

1064nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 9

1550nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 10

2020nm Οπτική επαφή μηδενικής σειράς κυματοπλάκα

Optically Contacted Zero Order Wave Plate 25,4mm Waveplate Optics 11
