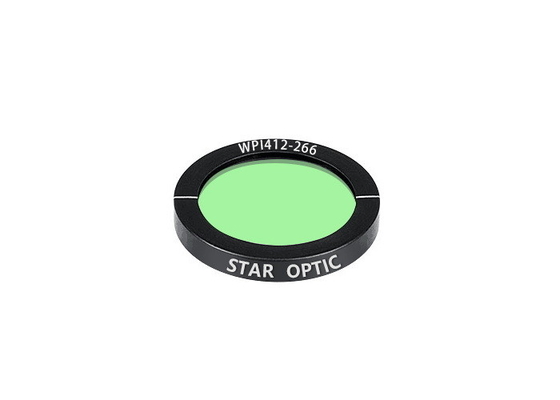

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος

  • 266nm Zero Order Quarter Wave Plate 20Hz Support High Power Lasers
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου WPI
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Air Spaced Zero Order λ/4 Quarter Wave Plate Λειτουργία Μετατρέψτε τη γραμμική πόλωση σε κυκλική πόλωση και το αντίστροφο
Δομή Δομή διπλής πλάκας σε απόσταση αέρα Κύριο χαρακτηριστικό Ευρύ εύρος ζώνης λειτουργίας
Επένδυση Και οι δύο πλευρές με επίστρωση AR Κατώτατο όριο ζημίας >10J/cm2, 20ns, 20Hz @1064nm
Επισημαίνω

Πλάκα τετάρτου κύματος μηδενικής σειράς 266 nm

,

πλάκα τετάρτου κύματος τετάρτου 266 nm

,

πλακέτα τετάρτου κύματος μηδενικής τάξης 20 Hz
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Air Spaced Zero Order λ/4 Quarter Wave Plate, High Damage Threshold

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Η πλάκα κύματος μηδενικής τάξης σε απόσταση αέρα κατασκευάζεται με την τοποθέτηση ενός δακτυλίου απόστασης μεταξύ των δύο πλακών κυμάτων πολλαπλών τάξεων για να σχηματιστεί ένα διάφραγμα αέρα μεταξύ τους.Ο αργός άξονας μιας κυματοπλάκας ευθυγραμμίζεται με τον γρήγορο άξονα της άλλης κυματοπλάκας.Για να επιτευχθεί η απαιτούμενη επιβράδυνση, θα ζητηθεί προσεκτική αντιστοίχιση των διαφορών πάχους των δύο πλακών κυμάτων πολλαπλών τάξεων.Για λέιζερ υψηλής ισχύος και εφαρμογές που απαιτούν να αντέχουν το υψηλό όριο ζημιάς, η κυματοπλάκα μηδενικής τάξης σε απόσταση αέρα είναι σίγουρα μια καλή επιλογή.





Κύρια χαρακτηριστικά του Air SpacedΠλάκα κύματος μηδενικής τάξης:

  • Δομή διπλής πλάκας σε απόσταση αέρα
  • Ευρύ εύρος ζώνης λειτουργίας
  • Ανώτερη σε ευαισθησία θερμοκρασίας και σταθερότητα επιβράδυνσης από τις κυματοπλάκες κατώτερης τάξης
  • Αντέχουν σε υψηλό κατώφλι ζημιάς και υποστηρίζουν λέιζερ υψηλής ισχύος





Γενικές προδιαγραφές Air Spaced Zero Order λ/4 Quarter Wave Plate:

Υλικό Κρυσταλλικός Χαλαζίας
Ανοχή διάστασης +0,0/-0,2 χλστ
Ποιότητα Επιφανείας 20/10 ξύστε και σκάψτε
Καθαρό διάφραγμα >90% κεντρική περιοχή
Παραμόρφωση μετώπου κύματος <λ/8@632,8nm
Παραλληλισμός <1 τόξο δευτερόλεπτο
Ανοχή επιβράδυνσης <λ/300
Standard Wave

τέταρτο κύμα (λ/4)
Επένδυση Και οι δύο πλευρές με επίστρωση AR, R<0,25% ανά πρόσωπο @ κεντρικό μήκος κύματος
Όριο βλάβης >10 J/cm2, 20ns, 20Hz @1064nm







Τυπικά Προϊόντα Air SpacedΜηδενική τάξηλ/4Τέταρτο ΚύμαΠλάκα:

Αριθμός ανταλλακτικού Τύπος

Διάμετρος

(mm)

Καθυστέρηση

(λ)

Μήκος κύματος

(nm)

Καθαρό διάφραγμα

(mm)
WPI412-266 Air Spaced 12.7 λ/4 266 11.5
WPI420-266 Air Spaced 20 λ/4 266 18
WPI425-266 Air Spaced 25.4 λ/4 266 22.9
WPI412-355 Air Spaced 12.7 λ/4 355 11.5
WPI420-355 Air Spaced 20 λ/4 355 18
WPI425-355 Air Spaced 25.4 λ/4 355 22.9
WPI412-405 Air Spaced 12.7 λ/4 405 11.5
WPI420-405 Air Spaced 20 λ/4 405 18
WPI425-405 Air Spaced 25.4 λ/4 405 22.9
WPI412-488 Air Spaced 12.7 λ/4 488 11.5
WPI420-488 Air Spaced 20 λ/4 488 18
WPI425-488 Air Spaced 25.4 λ/4 488 22.9
WPI412-532 Air Spaced 12.7 λ/4 532 11.5
WPI420-532 Air Spaced 20 λ/4 532 18
WPI425-532 Air Spaced 25.4 λ/4 532 22.9
WPI412-980 Air Spaced 12.7 λ/4 980 11.5
WPI420-980 Air Spaced 20 λ/4 980 18
WPI425-980 Air Spaced 25.4 λ/4 980 22.9
WPI412-1030 Air Spaced 12.7 λ/4 1030 11.5
WPI420-1030 Air Spaced 20 λ/4 1030 18
WPI425-1030 Air Spaced 25.4 λ/4 1030 22.9
WPI412-1053 Air Spaced 12.7 λ/4 1053 11.5
WPI420-1053 Air Spaced 20 λ/4 1053 18
WPI425-1053 Air Spaced 25.4 λ/4 1053 22.9
WP4212-1064 Air Spaced 12.7 λ/4 1064 11.5
WP4220-1064 Air Spaced 20 λ/4 1064 18
WP4225-1064 Air Spaced 25.4 λ/4 1064 22.9







Γράφημα επιβράδυνσης του εναέριου χώρουΠλάκα κύματος μηδενικής τάξης:



266 nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 0


355 nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 1


405nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 2


488nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 3

532 nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 4

980nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 5


1030nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 6


1053 nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 7


1064nm Air Spaced Zero Order Waveplate

266nm Μηδενικής Παραγγελίας Τέταρτο Πλάκα Κυμάτων 20Hz Υποστήριξη λέιζερ υψηλής ισχύος 8
