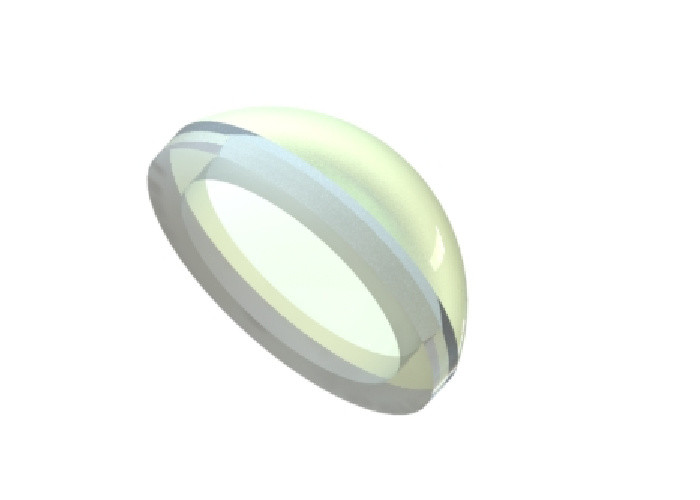

Διαφανής σφαιρικός γυάλινος φακός ZnSe Αρνητικός φακός μηνίσκου

  • Transparent Spherical Glass Lens ZnSe Negative Meniscus Lens
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου Οι άνδρες
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Αρνητικός φακός μηνίσκου UVFS Υπόστρωμα UV Fused Silica
Εφαρμογές Ελαχιστοποίηση της σφαιρικής εκτροπής σε οπτικά συστήματα Μήκος κύματος σχεδίασης 546,1 nm
Διάμετρος 25.4mm Εστιακό μήκος -100mm t0 -1000mm
Επισημαίνω

Διαφανής αρνητικός φακός μηνίσκου

,

σφαιρικός φακός γυαλιού ZnSe

,

αρνητικός φακός μηνίσκου ZnSe
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Αρνητικός φακός μηνίσκου, λιωμένο πυρίτιο με υπεριώδη ακτινοβολία, φακός ελαχιστοποίησης σφαιρικής εκτροπής

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:
Αρνητικός μηνίσκος (κυρτός-κοίλος) φακόςέχει σχεδιαστεί για να ελαχιστοποιεί τη σφαιρική εκτροπή σε οπτικά συστήματα.Όταν χρησιμοποιείται σε συνδυασμό με άλλο φακό, ένας αρνητικός φακός μηνίσκου θα αυξήσει την εστιακή απόσταση και θα μειώσει το αριθμητικό διάφραγμα (NA) του συστήματος χωρίς να εισάγει σημαντική σφαιρική εκτροπή.Όταν χρησιμοποιείται για την απόκλιση του φωτός, η κυρτή επιφάνεια πρέπει να βλέπει προς τη δέσμη για να ελαχιστοποιηθεί η σφαιρική εκτροπή.Το Star Optic παρέχει θετικούς φακούς μηνίσκου σε διάφορα υποστρώματα και επιλογές αντιανακλαστικής επίστρωσης.




Γενικές Προδιαγραφές τουUV Fused SilicaΑρνητικός φακός μηνίσκου:

Υλικό N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Ζαφείρι Διαφανής σφαιρικός γυάλινος φακός ZnSe Αρνητικός φακός μηνίσκου 0
Μήκος κύματος σχεδίασης 546,1 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°



Πρότυπα προϊόνταΤου UV Fused Silica Negative Μηνίσκου φακού:

Nart No. Υλικό ρε
(mm)		 φά
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)		 Fb
(mm)
NMEND25F-100-FS UVFS 25.4 -100 150 35 3 4.9 -99,3
NMEND25F-150-FS UVFS 25.4 -150 150 47 3 4.2 -149,1
NMEND25F-200-FS UVFS 25.4 -200 150 56.6 3.5 4.5 -198,5
NMEND25F-300-FS UVFS 25.4 -300 150 71.4 3.5 4.1 -297,8
NMEND25F-500-FS UVFS 25.4 -500 200 106.4 3.5 3.9 -497,2
NMEND25F-1000-FS UVFS 25.4 -1000 300 180,8 4 4.2 -995,7






Επιλογές επίστρωσης OφάUV Fused SilicaΑρνητικός φακός μηνίσκου:

Οι παραπάνω τυπικοί αρνητικοί φακοί μηνίσκου της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Διαφανής σφαιρικός γυάλινος φακός ZnSe Αρνητικός φακός μηνίσκου 1 Positive Meniscus Lenses 2



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Διαφανής σφαιρικός γυάλινος φακός ZnSe Αρνητικός φακός μηνίσκου 3 Positive Meniscus Lenses 4







Επιλογές τοποθέτησης για αρνητικό φακό μηνίσκου:

Οι παραπάνω τυπικοί αρνητικοί φακοί μηνίσκου της Star Optic δεν είναι τοποθετημένοι.Ωστόσο, μπορούμε να παρέχουμε σταθερή και ρυθμιζόμενη βάση για τους φακούς μας.



Σταθερή βάση φακού



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Ρυθμιζόμενη βάση φακού



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Σχεδιασμός Solidworks

Positive Meniscus Lenses 11



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Positive Meniscus Lenses 12
