Sapphire Bi Convex Lens 25,4mm Finite Conjugate Lens Antireflection Coatings

  • Sapphire Bi Convex Lens 25.4mm Finite Conjugate Lens Antireflection Coatings
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου DCX
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος N-BK7 Διπλός Κυρτός (Δι-Κυρτός) Σφαιρικός Φακός Υπόστρωμα Ν-ΒΚ7
Χρήση πεπερασμένη απεικόνιση χαρακτηριστικό θετική εστιακή απόσταση
Λειότητα επιφάνειας Ν Επένδυση Χωρίς επίστρωση, διαθέσιμη επίστρωση AR
Επισημαίνω

Bi Convex Lens 25

,

4mm

,

25
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Διπλός κυρτός (δι-κυρτός) σφαιρικός φακός, N-BK7, πεπερασμένος φακός απεικόνισης

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

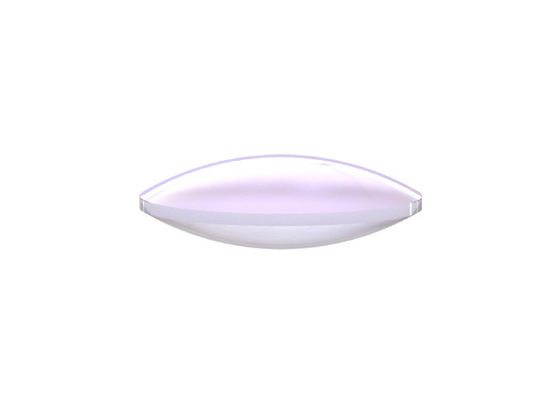

Διπλός κυρτός (DCX) φακός, που αναφέρεται επίσης ως αμφίκυρτος φακός, έχει δύο θετικές, συμμετρικές όψεις με ίσες ακτίνες και στις δύο πλευρές.Αυτοί οι φακοί συνιστώνται γενικά για εφαρμογές πεπερασμένης απεικόνισης.Οι αμφίκυρτοι φακοί είναι πιο κατάλληλοι όταν το αντικείμενο και η εικόνα βρίσκονται στις αντίθετες πλευρές του φακού και η αναλογία αποστάσεων εικόνας και αντικειμένου (αναλογία συζυγούς) είναι μεταξύ 0,2 και 5. Η Star Optic παρέχει φακούς διπλού κυρτού σε μια ποικιλία υποστρωμάτων και επιλογές αντιανακλαστικής επίστρωσης.



Sapphire Bi Convex Lens 25,4mm Finite Conjugate Lens Antireflection Coatings 0







Γενικές προδιαγραφές σφαιρικού φακού διπλού κυρτού (DCX) N-BK7:

Υλικό N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Ζαφείρι Sapphire Bi Convex Lens 25,4mm Finite Conjugate Lens Antireflection Coatings 1
Μήκος κύματος σχεδίασης 546,1 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°







Πρότυπα προϊόνταΣφαιρικού φακού διπλού κυρτού (DCX) N-BK7:

Μέρος Αρ. Υλικό ρε
(mm)		 φά
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
DCXD12F25 Ν-ΒΚ7 12.7 25.4 25,98 25,98 3.6 2
DCXD12F35 Ν-ΒΚ7 12.7 35 35,74 35,74 3.1 2
DCXD12F50 Ν-ΒΚ7 12.7 50 51,35 51,35 2.8 2
DCXD12F75 Ν-ΒΚ7 12.7 75 77,31 77,31 2.5 2
DCXD12F100 Ν-ΒΚ7 12.7 100 103,25 103,25 2.4 2
DCXD12F125 Ν-ΒΚ7 12.7 125 129,18 129,18 2.3 2
DCXD12F150 Ν-ΒΚ7 12.7 150 155.1 155.1 2.3 2
DCXD12F200 Ν-ΒΚ7 12.7 200 206,94 206,94 2.2 2
DCXD12F250 Ν-ΒΚ7 12.7 250 258,78 258,78 2.2 2
DCXD12F300 Ν-ΒΚ7 12.7 300 310,61 310,61 2.1 2
DCXD12F500 Ν-ΒΚ7 12.7 500 517,94 517,94 2.1 2
DCXD12F1000 Ν-ΒΚ7 12.7 1000 1036,23 1036,23 2.1 2
DCXD25F25 Ν-ΒΚ7 25.4 25.4 24,68 24,68 9 2
DCXD25F35 Ν-ΒΚ7 25.4 35 35.08 35.08 6.8 2
DCXD25F50 Ν-ΒΚ7 25.4 50 50,92 50,92 5.2 2
DCXD25F75 Ν-ΒΚ7 25.4 75 77.04 77.04 4.1 2
DCXD25F100 Ν-ΒΚ7 25.4 100 103.05 103.05 3.6 2
DCXD25F125 Ν-ΒΚ7 25.4 125 129.02 129.02 3.3 2
DCXD25F150 Ν-ΒΚ7 25.4 150 154,97 154,97 3 2
DCXD25F200 Ν-ΒΚ7 25.4 200 206,84 206,84 2.8 2
DCXD25F250 Ν-ΒΚ7 25.4 250 258,7 258,7 2.6 2
DCXD25F300 Ν-ΒΚ7 25.4 300 310,54 310,54 2.5 2
DCXD25F500 Ν-ΒΚ7 25.4 500 517,9 517,9 2.3 2
DCXD25F1000 Ν-ΒΚ7 25.4 1000 1036,21 1036,21 2.2 2







Επιλογές επίστρωσης Of N-BK7 Διπλός κυρτός (DCX) σφαιρικός φακός:

Οι παραπάνω τυπικοί διπλοί κυρτές σφαιρικοί φακοί της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Positive Meniscus Lenses 1 Sapphire Bi Convex Lens 25,4mm Finite Conjugate Lens Antireflection Coatings 3



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Positive Meniscus Lenses 3 Sapphire Bi Convex Lens 25,4mm Finite Conjugate Lens Antireflection Coatings 5







Επιλογές τοποθέτησης γιαΔιπλό Κυρτό(DCX)ΣφαιρικόςΦακός:

Οι παραπάνω τυπικοί διπλοί κυρτές σφαιρικοί φακοί της Star Optic δεν είναι τοποθετημένοι.Ωστόσο, μπορούμε να παρέχουμε σταθερή και ρυθμιζόμενη βάση για τους φακούς μας.



Σταθερή βάση φακού



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Ρυθμιζόμενη βάση φακού



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Σχεδιασμός Solidworks

Positive Meniscus Lenses 11



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Positive Meniscus Lenses 12
