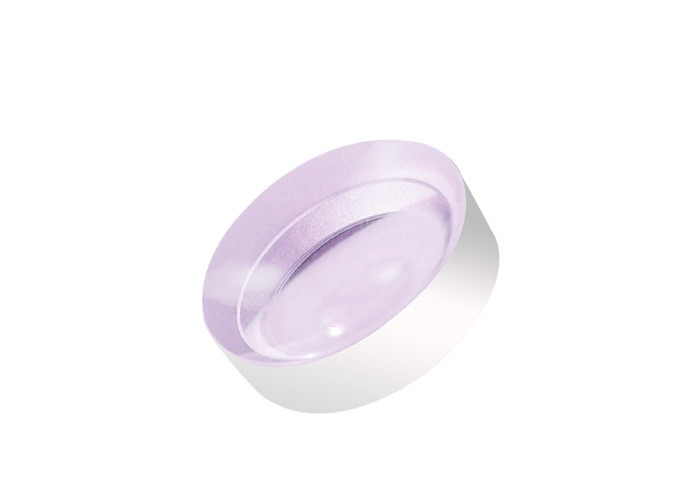

Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens

  • Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου DCV
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Σφαιρικός φακός UV Fused Silica Double Concave (DCV). Υλικό UV Fused Silica
Εφαρμογές μείωση εικόνας και διάδοση φωτός Πλεονέκτημα Αντοχή σε υψηλή ισχύ
Μήκος κύματος σχεδίασης 546,1 nm Εστιακό μήκος -50mm έως -1000mm
Επισημαίνω

Curved Surfaces Spherical Glass Lens

,

Spherical Glass Lens 40 Scratch Dig

,

40 Scratch Dig Concavo Convex Lens
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων



ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Διπλός κοίλος (DCV) φακός, που αναφέρεται επίσης ως διπλός κοίλος φακός,έχει δύο καμπύλες προς τα μέσα επιφάνειες.Έχουν αρνητική εστιακή απόσταση και χρησιμοποιούνται καλύτερα για να αποκλίνουν μια συγκλίνουσα δέσμη.Οι διπλοί κοίλοι φακοί μπορούναποκλίνουν μια ευθυγραμμισμένη δέσμη σε μια εικονική εστίαση και χρησιμοποιούνται συνήθωςγια μείωση εικόνας και διάδοση φωτός.Το Star Optic παρέχει διπλούς κοίλους φακούς σε διάφορα υποστρώματα και επιλογές αντιανακλαστικής επίστρωσης.







Γενικές προδιαγραφές UV Fused Silica Double Concave (DCV) σφαιρικός φακός:

Υλικό N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Ζαφείρι Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens 0
Μήκος κύματος σχεδίασης 546,1 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°







Πρότυπα προϊόνταUV Fused SilicaΔιπλός κοίλος (DCV) σφαιρικός φακός:

Μέρος Αρ. Υλικό ρε
(mm)		 φά
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
DCVD12F-50-FS UVFS 12.7 -50 46,32 46,32 2 2.9
DCVD12F-75-FS UVFS 12.7 -75 69,33 69,33 2 2.6
DCVD12F-100-FS UVFS 12.7 -100 92,33 92,33 2 2.4
DCVD12F-125-FS UVFS 12.7 -125 115,33 115,33 2 2.4
DCVD12F-150-FS UVFS 12.7 -150 138,34 138,34 2 2.3
DCVD12F-200-FS UVFS 12.7 -200 184,35 184,35 2 2.2
DCVD12F-250-FS UVFS 12.7 -250 230,35 230,35 2 2.2
DCVD12F-300-FS UVFS 12.7 -300 276,36 276,36 2 2.1
DCVD12F-500-FS UVFS 12.7 -500 460,39 460,39 2 2.1
DCVD12F-1000-FS UVFS 12.7 -1000 920,47 920,47 2 2.1
DCVD25F-50-FS UVFS 25.4 -50 46,32 46,32 2 5.6
DCVD25F-75-FS UVFS 25.4 -75 69,33 69,33 2 4.3
DCVD25F-100-FS UVFS 25.4 -100 92,33 92,33 2 3.8
DCVD25F-125-FS UVFS 25.4 -125 115,33 115,33 2 3.4
DCVD25F-150-FS UVFS 25.4 -150 138,34 138,34 2 3.2
DCVD25F-200-FS UVFS 25.4 -200 184,35 184,35 2 2.9
DCVD25F-250-FS UVFS 25.4 -250 230,35 230,35 2 2.7
DCVD25F-300-FS UVFS 25.4 -300 276,36 276,36 2 2.6
DCVD25F-500-FS UVFS 25.4 -500 460,39 460,39 2 2.4
DCVD25F-1000-FS UVFS 25.4 -1000 920,47 920,47 2 2.2







Επιλογές επίστρωσης OφάUV Fused SilicaΔιπλός Κοίλος (DCV) Σφαιρικός Φακός:

Οι παραπάνω τυπικοί διπλοί κοίλοι σφαιρικοί φακοί της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens 1 Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens 2



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens 3 Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens 4







Επιλογές τοποθέτησης γιαΔιπλή κοίλη (DCV) ΣφαιρικήΦακός:

Οι παραπάνω τυπικοί διπλοί κοίλοι σφαιρικοί φακοί της Star Optic δεν είναι τοποθετημένοι.Ωστόσο, μπορούμε να παρέχουμε σταθερή και ρυθμιζόμενη βάση για τους φακούς μας.



Σταθερή βάση φακού



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Ρυθμιζόμενη βάση φακού



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Σχεδιασμός Solidworks

Positive Meniscus Lenses 11



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Positive Meniscus Lenses 12
