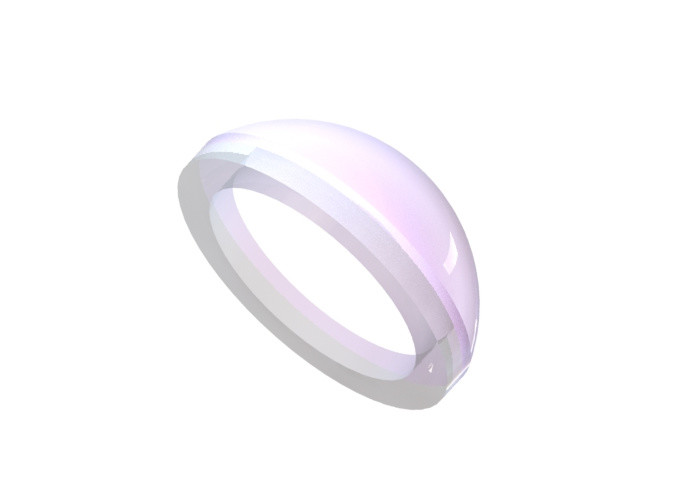

Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής

  • Si Material Positive Meniscus Lens 632.8nm Low Spherical Aberration Lens
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου Οι άνδρες
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Θετικός φακός μηνίσκου UVFS Υλικό UV Fused Silica
Χρήση ελαχιστοποίηση της σφαιρικής εκτροπής ΕΜΦΑΝΙΣΗ Η μια κοίλη επιφάνεια, η άλλη κυρτή
Διάμετρος 25,4mm, 50,8mm Εστιακό μήκος 100mm έως 1000mm και προσαρμοσμένο
Επισημαίνω

Θετικός φακός μηνίσκου 632

,

8 nm

,

632
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Θετικός φακός μηνίσκου, UV Fused Silica, Φακός χαμηλής σφαιρικής εκτροπής

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Οι θετικοί φακοί μηνίσκου (κυρτός-κοίλος) έχουν σχεδιαστεί για να ελαχιστοποιούν τη σφαιρική εκτροπή.Όταν χρησιμοποιείται σε συνδυασμό με άλλο φακό, ένας θετικός φακός μηνίσκου θα μειώσει την εστιακή απόσταση και θα αυξήσει το αριθμητικό διάφραγμα (NA) του συστήματος χωρίς να εισάγει σημαντική σφαιρική εκτροπή.Όταν χρησιμοποιείται για την εστίαση μιας ευθυγραμμισμένης δέσμης, η κυρτή πλευρά του φακού πρέπει να κοιτάζει προς την πηγή για να ελαχιστοποιηθεί η σφαιρική εκτροπή.Το Star Optic παρέχει θετικούς φακούς μηνίσκου σε διάφορα υποστρώματα και επιλογές αντιανακλαστικής επίστρωσης.







Γενικές προδιαγραφές UV Fused Silica Positive Μηνίσκου φακού:

Υλικό N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Ζαφείρι Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 0
Μήκος κύματος σχεδίασης 546,1 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°







Πρότυπα Προϊόντα τηςUV Fused SilicaΘετικός φακός μηνίσκου:

Μέρος Αρ. Υλικό ρε
(mm)		 φά
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)		 Fb
(mm)
PMEND25F100-FS UVFS 25.4 100 31 91.2 4 2.2 95,9
PMEND25F150-FS UVFS 25.4 150 47.6 149,8 3.2 2 146,8
PMEND25F200-FS UVFS 25.4 200 64.2 209,8 2.9 2 197.2
PMEND25F300-FS UVFS 25.4 300 97,6 330,6 2.6 2 297,5
PMEND25F500-FS UVFS 25.4 500 166,8 603,4 2.4 2 497,8
PMEND25F1000-FS UVFS 25.4 1000 348 1425,7 2.2 2 998
PMEND50F100-FS UVFS 50,8 100 30.6 80,9 10.7 1.2 89
PMEND50F150-FS UVFS 50,8 150 46,5 135,3 7.8 2.7 142
PMEND50F200-FS UVFS 50,8 200 63 193,4 6.6 2.9 193,4
PMEND50F300-FS UVFS 50,8 300 97,6 327,6 5.4 3 294,8
PMEND50F500-FS UVFS 50,8 500 165,4 582,2 5 3.6 495,2
PMEND50F1000-FS UVFS 50,8 1000 356,7 1580.2 5 4.3 995,6







Επιλογές επίστρωσης OφάUV Fused SilicaΘετικός φακός μηνίσκου:

Οι παραπάνω τυπικοί θετικοί φακοί μηνίσκου της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 1 Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 2



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 3 Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 4






Επιλογές τοποθέτησης για θετικό φακό μηνίσκου:

Οι παραπάνω τυπικοί θετικοί φακοί μηνίσκου της Star Optic δεν είναι τοποθετημένοι.Ωστόσο, μπορούμε να παρέχουμε σταθερή και ρυθμιζόμενη βάση για τους φακούς μας.



Σταθερή βάση φακού



Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 5



Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 6

Ρυθμιζόμενη βάση φακού



Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 7



Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 8







Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.



Zemax Deisgn

Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 9

Zemax Deisgn

Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 10



Σχεδιασμός Solidworks

Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 11



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Si Material Θετικός φακός μηνίσκου 632,8 nm Φακός χαμηλής σφαιρικής εκτροπής 12
