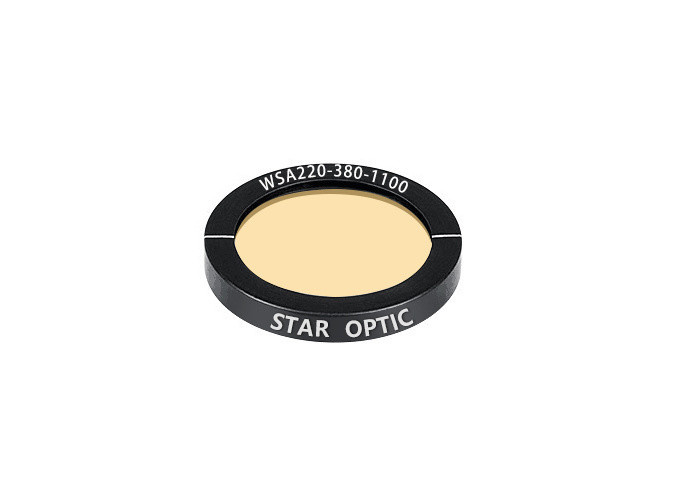

MgF2 Optical Waveplate Flatter Retardance Super Achromatic Waveplate

  • MgF2 Optical Waveplate Flatter Retardance Super Achromatic Waveplate
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου WPA
Ποσότητα παραγγελίας min 1 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Super Achromatic Waveplate χαρακτηριστικό Επίπεδη επιβράδυνση σε υπερευρύ εύρος φάσματος
Υλικό Κρύσταλλος Χαλαζίας + MgF2 + Ζαφείρι Τυποποιημένο μήκος κύματος 380-1100nm & 600-2000
Διάμετρος 20 mm Σαφές άνοιγμα 18 χιλιοστά
Επισημαίνω

MgF2 Optical Waveplate

,

Super Achromatic Waveplate MgF2

,

Flatter Retardance Super Achromatic Waveplate
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Σούπερ Αχρωματική Επίπεδη Επιβράδυνση Πλάκας Κυματισμού σε Υπερευρύ Φασματικό Εύρος

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Η πλάκα Super Achromatic Wave (Retarder) αποτελείται από τρεις αχρωματικές πλάκες κυμάτων (από χαλαζία, MgF2 και ζαφείρι) που τσιμεντώνονται οπτικά για να μεγιστοποιούν τη μετάδοση και ευθυγραμμίζονται προσεκτικά για να ελαχιστοποιούν την εξάρτηση του μήκους κύματος της επιβράδυνσης με βάση το σχέδιο του Pancharatnama που χρησιμοποιείται για διαμορφωτή μετρητή στον διαμορφωτή.

Σε σύγκριση με την κανονική αχτωματική κυματοπλάκα που αποτελείται από μια πλάκα χαλαζία και μια πλάκα MgF2, η υπεραχρωματική κυματοπλάκα (επιβραδυντής) παρέχει εξαιρετικά πιο επίπεδη επιβράδυνση σε σημαντικά ευρύτερο εύρος μήκους κύματος.





Κύρια χαρακτηριστικά του Super Achromatic Wave Plate:

  • Ευρύ εύρος ζώνης φάσματος
  • Ευαισθησία σε χαμηλή θερμοκρασία
  • Εξαιρετικά επίπεδη επιβράδυνση σε εξαιρετικά ευρύ φάσμα φάσματος





Γενικές προδιαγραφές Αχρωματικής πλάκας κυμάτων:

Υλικό Κρύσταλλος Χαλαζίας + MgF2 + Ζαφείρι
Ανοχή διάστασης +0,0/-0,2 χλστ
Ποιότητα Επιφανείας 40/20 ξύστε και σκάψτε
Καθαρό διάφραγμα >90% κεντρική περιοχή
Παραμόρφωση μετώπου κύματος <λ/4@632,8 nm (για μονή πλάκα)
Παραλληλισμός <10 δευτερόλεπτα τόξου (για μονή πλάκα)
Ανοχή επιβράδυνσης <λ/100
Standard Wave

τέταρτο κύμα (λ/4)

μισό κύμα (λ/2)
Τυπικό μήκος κύματος 380-1100 nm
600-2000 nm
Επένδυση Μη διαθέσιμο
Όριο βλάβης 500 mJ/cm2, 20ns, 20Hz @1064nm







Τυπικά προϊόντα Super Achromatic Half Wave Plate:

Αριθμός ανταλλακτικού Τύπος

Διάμετρος

(mm)

Καθυστέρηση

(λ)

Μήκος κύματος

(nm)

Καθαρό διάφραγμα

(mm)
WSA220-380-1100 Τσιμεντωμένο 20 λ/2 380-1100 18
WSA220-600-2000 Τσιμεντωμένο 20 λ/2 600-2000 18







Τυπικά προϊόντα Super Achromatic Quarter Wave Plate:

Αριθμός ανταλλακτικού Τύπος

Διάμετρος

(mm)

Καθυστέρηση

(λ)

Μήκος κύματος

(nm)

Καθαρό διάφραγμα

(mm)
WSA420-380-1100 Τσιμεντωμένο 20 λ/4 380-1100 18
WSA420-600-2000 Τσιμεντωμένο 20 λ/4 600-2000 18







Γράφημα επιβράδυνσης υπεραχρωματικής πλάκας κυμάτων:



380-1100nm Super Achromatic Waveplate

MgF2 Optical Waveplate Flatter Retardance Super Achromatic Waveplate 0

600-2000nm Super Achromatic Waveplate

MgF2 Optical Waveplate Flatter Retardance Super Achromatic Waveplate 1
