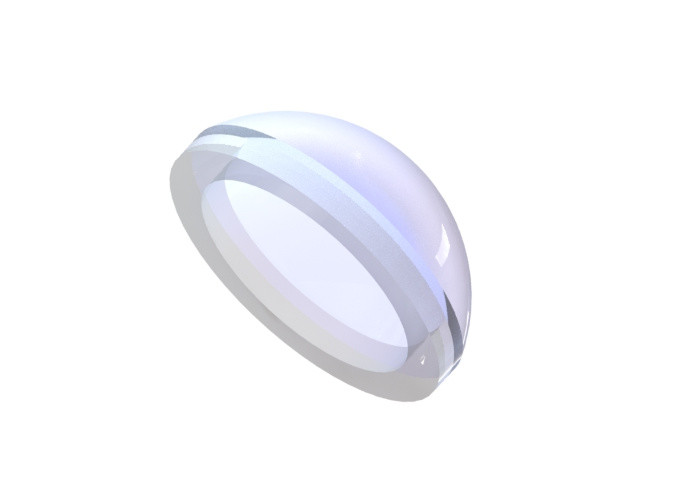

Sapphire Spherical Glass Lens 25,4mm

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Θετικοί φακοί μηνίσκου (κυρτός-κοίλος).έχουν σχεδιαστεί για να ελαχιστοποιούν τη σφαιρική εκτροπή.Όταν χρησιμοποιείται σε συνδυασμό με άλλο φακό, ένας θετικός φακός μηνίσκου θα μειώσει την εστιακή απόσταση και θα αυξήσει το αριθμητικό διάφραγμα (NA) του συστήματος χωρίς να εισάγει σημαντική σφαιρική εκτροπή.Όταν χρησιμοποιείται για την εστίαση μιας ευθυγραμμισμένης δέσμης, η κυρτή πλευρά του φακού πρέπει να κοιτάζει προς την πηγή για να ελαχιστοποιηθεί η σφαιρική εκτροπή.Το Star Optic παρέχει θετικούς φακούς μηνίσκου σε διάφορα υποστρώματα και επιλογές αντιανακλαστικής επίστρωσης.

Γενικές προδιαγραφές φακού θετικού μηνίσκου N-BK7:

Υλικό	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Ζαφείρι
Μήκος κύματος σχεδίασης	546,1 nm
Επιπεδότητα επιφάνειας	Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας	60/40 scratch-Dig
Ανοχή διαμέτρου	+0/-0,2 χλστ
Ανοχή πάχους	±0,2 mm
συγκέντρωση	<3 λεπτά τόξου
Ανοχή εστιακού μήκους	±2%
Καθαρό διάφραγμα	>90%
Λοξότμηση	Προστατευτικό<0,5mmx45°

Πρότυπα Προϊόντα τηςΝ-ΒΚ7Θετικός φακός μηνίσκου:

Επιλογές επίστρωσης OφάΝ-ΒΚ7Θετικός φακός μηνίσκου:

Οι παραπάνω τυπικοί θετικοί φακοί μηνίσκου της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.

Επικάλυψη MgF2 μονής στρώσης	Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Αντιανακλαστική επίστρωση Boradband	Αντιανακλαστική επίστρωση διπλού μήκους κύματος

Επιλογές τοποθέτησης για θετικό φακό μηνίσκου:

Οι παραπάνω τυπικοί θετικοί φακοί μηνίσκου της Star Optic δεν είναι τοποθετημένοι.Ωστόσο, μπορούμε να παρέχουμε σταθερή και ρυθμιζόμενη βάση για τους φακούς μας.

Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.
