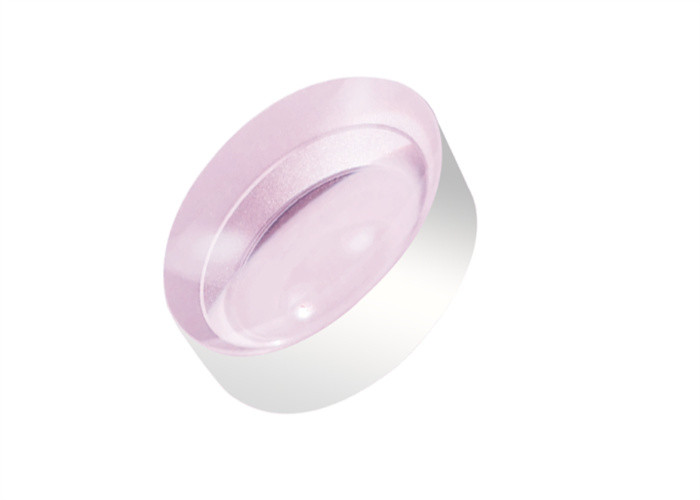

Spread Light Thin Spherical Lens Ge Material Double Concave Lens

  • Spread Light Thin Spherical Lens Ge Material Double Concave Lens
  • Spread Light Thin Spherical Lens Ge Material Double Concave Lens
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου DCV
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος N-BK7 Διπλός Κοίλος (Δί-Κοίλος) Σφαιρικός Φακός Υπόστρωμα Ν-ΒΚ7
Χρήση μείωση της μαγείας και διάδοση του φωτός Εύρος μηκών κύματος UV, VIS και IR
Μορφή δύο κοίλες επιφάνειες χαρακτηριστικό Αρνητική εστιακή απόσταση
Επισημαίνω

Spread Light Λεπτός σφαιρικός φακός

,

διπλός κοίλος φακός Spread light

,

διπλός κοίλος φακός Ge
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Διπλός Κοίλος (Δί-Κοίλος) Σφαιρικός Φακός, N-BK7, Διάχυτος Φωτός

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Διπλός κοίλος (DCV) φακός, που αναφέρεται επίσης ως διπλός κοίλος φακός,έχει δύο καμπύλες προς τα μέσα επιφάνειες.Έχουν αρνητική εστιακή απόσταση και χρησιμοποιούνται καλύτερα για να αποκλίνουν μια συγκλίνουσα δέσμη.Οι διπλοί κοίλοι φακοί μπορούναποκλίνουν μια ευθυγραμμισμένη δέσμη σε μια εικονική εστίαση και χρησιμοποιούνται συνήθωςγια μείωση εικόνας και διάδοση φωτός.Το Star Optic παρέχει διπλούς κοίλους φακούς σε διάφορα υποστρώματα και επιλογές αντιανακλαστικής επίστρωσης.



Spread Light Thin Spherical Lens Ge Material Double Concave Lens 0







Γενικές προδιαγραφές σφαιρικός φακός διπλού κοίλου (DCV) N-BK7:

Υλικό N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Ζαφείρι Spread Light Thin Spherical Lens Ge Material Double Concave Lens 1
Μήκος κύματος σχεδίασης 546,1 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°







Τυπικά προϊόντα N-BK7 Double Concave (DCV) σφαιρικός φακός:

Μέρος Αρ. Υλικό ρε
(mm)		 φά
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
DCVD12F-50 Ν-ΒΚ7 12.7 -50 52,17 52,17 2.8 2
DCVD12F-75 Ν-ΒΚ7 12.7 -75 78.08 78.08 2.5 2
DCVD12F-100 Ν-ΒΚ7 12.7 -100 104 104 2.4 2
DCVD12F-125 Ν-ΒΚ7 12.7 -125 129,91 129,91 2.3 2
DCVD12F-150 Ν-ΒΚ7 12.7 -150 155,83 155,83 2.3 2
DCVD12F-200 Ν-ΒΚ7 12.7 -200 207,66 207,66 2.2 2
DCVD12F-250 Ν-ΒΚ7 12.7 -250 259,49 259,49 2.2 2
DCVD12F-300 Ν-ΒΚ7 12.7 -300 311,32 311,32 2.1 2
DCVD12F-500 Ν-ΒΚ7 12.7 -500 518,63 518,63 2.1 2
DCVD12F-1000 Ν-ΒΚ7 12.7 -1000 1036,92 1036,92 2.1 2
DCVD25F-50 Ν-ΒΚ7 25.4 -50 52,17 52,17 2 5.1
DCVD25F-75 Ν-ΒΚ7 25.4 -75 78.08 78.08 2 4.1
DCVD25F-100 Ν-ΒΚ7 25.4 -100 104 104 2 3.6
DCVD25F-125 Ν-ΒΚ7 25.4 -125 129,92 129,92 2 3.2
DCVD25F-150 Ν-ΒΚ7 25.4 -150 155,83 155,83 2 3
DCVD25F-200 Ν-ΒΚ7 25.4 -200 207,66 207,66 2 2.8
DCVD25F-250 Ν-ΒΚ7 25.4 -250 259,49 259,49 2 2.6
DCVD25F-300 Ν-ΒΚ7 25.4 -300 311,32 311,32 2 2.5
DCVD25F-500 Ν-ΒΚ7 25.4 -500 518,63 518,63 2 2.3
DCVD25F-1000 Ν-ΒΚ7 25.4 -1000 1036,92 1036,92 2 2.2







Επιλογές επίστρωσης Of Ν-ΒΚ7Διπλός Κοίλος (DCV) Σφαιρικός Φακός:

Οι παραπάνω τυπικοί διπλοί κοίλοι σφαιρικοί φακοί της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Spread Light Thin Spherical Lens Ge Material Double Concave Lens 2 Spread Light Thin Spherical Lens Ge Material Double Concave Lens 3



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Spread Light Thin Spherical Lens Ge Material Double Concave Lens 4 Spread Light Thin Spherical Lens Ge Material Double Concave Lens 5







Επιλογές τοποθέτησης γιαΔιπλή κοίλη (DCV) ΣφαιρικήΦακός:

Οι παραπάνω τυπικοί διπλοί κοίλοι σφαιρικοί φακοί της Star Optic δεν είναι τοποθετημένοι.Ωστόσο, μπορούμε να παρέχουμε σταθερή και ρυθμιζόμενη βάση για τους φακούς μας.



Σταθερή βάση φακού



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Ρυθμιζόμενη βάση φακού



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Σχεδιασμός Solidworks

Positive Meniscus Lenses 11



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Positive Meniscus Lenses 12
