Ελαχιστοποιήστε την αντιανακλαστική επίστρωση φακού μηνίσκου σφαιρικής εκτροπής

  • Minimize Spherical Aberration Meniscus Lens Anti Reflection Coating
  • Minimize Spherical Aberration Meniscus Lens Anti Reflection Coating
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου Οι άνδρες
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος N-BK7 Αρνητικός φακός μηνίσκου Υλικό Ν-ΒΚ7
χαρακτηριστικό η μια επιφάνεια κυρτή, η άλλη κοίλη Εφαρμογές ελαχιστοποίηση της σφαιρικής εκτροπής στα οπτικά συστήματα
Ασβέστιο >90% Καλλυντικό 60/40 scratch-Dig
Επισημαίνω

Ελαχιστοποίηση σφαιρικού φακού εκτροπής

,

αντιανακλαστική επίστρωση φακού σφαιρικής εκτροπής

,

αντιανακλαστική επίστρωση κυρτού φακού Plano
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

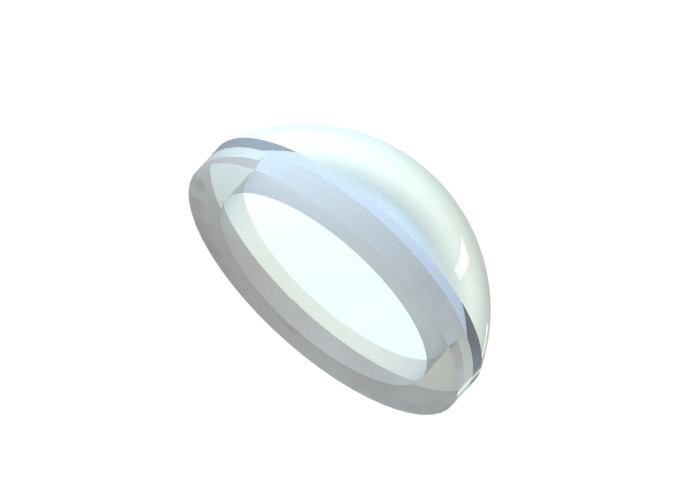

Αρνητικός φακός μηνίσκου, N-BK7, φακός ελαχιστοποίησης σφαιρικής εκτροπής

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:
Ο αρνητικός μηνίσκος (κυρτός-κοίλος) φακός έχει σχεδιαστεί για να ελαχιστοποιεί τη σφαιρική εκτροπή σε οπτικά συστήματα.Όταν χρησιμοποιείται σε συνδυασμό με άλλο φακό, ένας αρνητικός φακός μηνίσκου θα αυξήσει την εστιακή απόσταση και θα μειώσει το αριθμητικό διάφραγμα (NA) του συστήματος χωρίς να εισάγει σημαντική σφαιρική εκτροπή.Όταν χρησιμοποιείται για την απόκλιση του φωτός, η κυρτή επιφάνεια πρέπει να βλέπει προς τη δέσμη για να ελαχιστοποιηθεί η σφαιρική εκτροπή.Το Star Optic παρέχει θετικούς φακούς μηνίσκου σε διάφορα υποστρώματα και επιλογές αντιανακλαστικής επίστρωσης.


Ελαχιστοποιήστε την αντιανακλαστική επίστρωση φακού μηνίσκου σφαιρικής εκτροπής 0



Γενικές προδιαγραφές φακού αρνητικού μηνίσκου N-NK7:

Υλικό N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Ζαφείρι Ελαχιστοποιήστε την αντιανακλαστική επίστρωση φακού μηνίσκου σφαιρικής εκτροπής 1
Μήκος κύματος σχεδίασης 546,1 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°



Πρότυπα προϊόνταΤουΝ-ΝΚ7Αρνητικός φακός μηνίσκου:

Μέρος Αρ. Υλικό ρε
(mm)		 φά
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)		 Fb
(mm)
NMEND25F-100 Ν-ΒΚ7 25.4 -100 100 33.7 3 4.7 -98,7
NMEND25F-150 Ν-ΒΚ7 25.4 -150 100 43.1 3 4.1 -148
NMEND25F-200 Ν-ΒΚ7 25.4 -200 100 50.2 3 3.8 -197,3
NMEND25F-300 Ν-ΒΚ7 25.4 -300 250 95.1 3 3.5 -297,8
NMEND25F-400 Ν-ΒΚ7 25.4 -400 250 112,5 3 3.4 -397
NMEND25F-500 Ν-ΒΚ7 25.4 -500 250 126,3 3 3.3 -496,3
NMEND25F-1000 Ν-ΒΚ7 25.4 -1000 500 253.2 3 3.2 -994,6






Επιλογές επίστρωσης OφάΝ-ΝΚ7Αρνητικός φακός μηνίσκου:

Οι παραπάνω τυπικοί αρνητικοί φακοί μηνίσκου της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Ελαχιστοποιήστε την αντιανακλαστική επίστρωση φακού μηνίσκου σφαιρικής εκτροπής 2 Positive Meniscus Lenses 2



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Ελαχιστοποιήστε την αντιανακλαστική επίστρωση φακού μηνίσκου σφαιρικής εκτροπής 4 Positive Meniscus Lenses 4







Επιλογές τοποθέτησης για αρνητικό φακό μηνίσκου:

Οι παραπάνω τυπικοί αρνητικοί φακοί μηνίσκου της Star Optic δεν είναι τοποθετημένοι.Ωστόσο, μπορούμε να παρέχουμε σταθερή και ρυθμιζόμενη βάση για τους φακούς μας.



Σταθερή βάση φακού



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Ρυθμιζόμενη βάση φακού



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Σχεδιασμός Solidworks

Positive Meniscus Lenses 11



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Positive Meniscus Lenses 12
