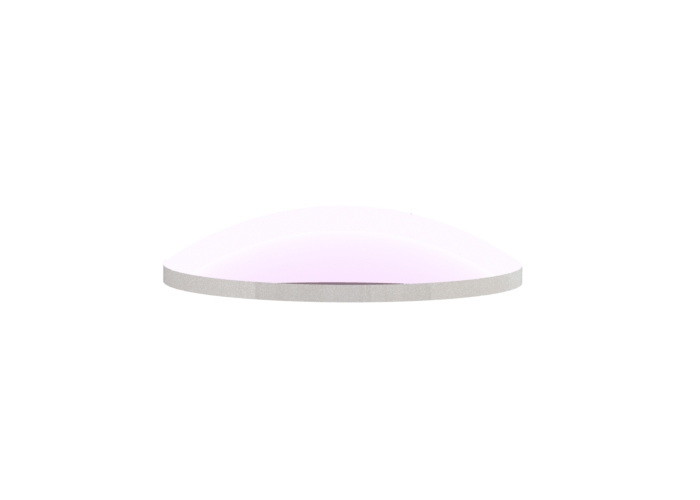

Κυρτός σφαιρικός φακός N-BK7

  • N-BK7 Convex Spherical Lens
  • N-BK7 Convex Spherical Lens
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου PCX
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Σφαιρικός φακός N-BK7 Plano Convex (PCX). Υλικό Ν-ΒΚ7
Εφαρμογές πομπούς, ανιχνευτές, λέιζερ και οπτικές ίνες. Μέγεθος 12,7 mm, 25,4 mm, 50,8 mm
χαρακτηριστικό Plano Convex Spherical Ποιότητα επιφάνειας 60/40 ξύστε και σκάψτε
Επισημαίνω

Κυρτός σφαιρικός φακός N-BK7

,

Φως εστίασης κυρτού σφαιρικού φακού

,

σφαιρικός φακός γυαλιού N-BK7
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Plano Convex (PCX) Spherical Lens, N-BK7, Focusing Light

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Οι Plano-Convex (PCX) φακοί έχουν θετική εστιακή απόσταση, μπορούν να εστιάσουν μια ευθυγραμμισμένη δέσμη ή ένα ευθυγραμμισμένο φως από μια σημειακή πηγή, καθιστώντας τους ιδανικούς για συλλογή και εστίαση φωτός σε εφαρμογές απεικόνισης.Η Star Optic παρέχει Plano-Convex φακούς κατασκευασμένους από N-BK7 συμβατό με RoHS, λιωμένο πυρίτιο UV, N-SF11, CaF2, Si, Ge, ZnSe και Sapphire.Οι Plano-Convex φακοί μας χρησιμοποιούνται επίσης σε εφαρμογές που περιλαμβάνουν πομπούς, ανιχνευτές, λέιζερ και οπτικές ίνες.



Κυρτός σφαιρικός φακός N-BK7 0







Γενικές προδιαγραφές σφαιρικού φακού N-BK7 Plano Convex (PCX):

Υλικό Ν-ΒΚ7 Κυρτός σφαιρικός φακός N-BK7 1
Μήκος κύματος σχεδίασης 546,1 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°







Τυπικά προϊόντα σφαιρικού φακού N-BK7 Plano Convex (PCX):

Μέρος Αρ. Υλικό ρε
(mm)		 φά
(mm)		 R1
(mm)		 Tc
(mm)		 Te
(mm)
PCXD12F25 Ν-ΒΚ7 12.7 25.4 13.18 3.6 2
PCXD12F30 Ν-ΒΚ7 12.7 30 15.56 3.4 2
PCXD12F40 Ν-ΒΚ7 12.7 40 20.75 3 2
PCXD12F50 Ν-ΒΚ7 12.7 50 25,94 2.8 2
PCXD12F75 Ν-ΒΚ7 12.7 75 38.9 2.5 2
PCXD12F100 Ν-ΒΚ7 12.7 100 51,87 2.4 2
PCXD12F150 Ν-ΒΚ7 12.7 150 77,81 2.3 2
PCXD12F200 Ν-ΒΚ7 12.7 200 103,74 2.2 2
PCXD12F250 Ν-ΒΚ7 12.7 250 129,68 2.2 2
PCXD12F300 Ν-ΒΚ7 12.7 300 155,62 2.1 2
PCXD12F500 Ν-ΒΚ7 12.7 500 259,36 2.1 2
PCXD12F1000 Ν-ΒΚ7 12.7 1000 518,72 2.1 2
PCXD12F2000 Ν-ΒΚ7 12.7 2000 1037,44 2.1 2
PCXD25F25 Ν-ΒΚ7 25.4 25.4 13.18 11.7 2
PCXD25F30 Ν-ΒΚ7 25.4 30 15.56 8.6 2
PCXD25F40 Ν-ΒΚ7 25.4 40 20.75 6.3 2
PCXD25F50 Ν-ΒΚ7 25.4 50 25,94 5.3 2
PCXD25F75 Ν-ΒΚ7 25.4 75 38.9 4.1 2
PCXD25F100 Ν-ΒΚ7 25.4 100 51,87 3.6 2
PCXD25F150 Ν-ΒΚ7 25.4 150 77,81 3 2
PCXD25F200 Ν-ΒΚ7 25.4 200 103,74 2.8 2
PCXD25F250 Ν-ΒΚ7 25.4 250 129,68 2.6 2
PCXD25F300 Ν-ΒΚ7 25.4 300 155,62 2.5 2
PCXD25F500 Ν-ΒΚ7 25.4 500 259,36 2.3 2
PCXD25F1000 Ν-ΒΚ7 25.4 1000 518,72 2.2 2
PCXD25F2000 Ν-ΒΚ7 25.4 2000 1037,44 2.1 2
PCXD38F50 Ν-ΒΚ7 38.1 50 25,94 11.3 3
PCXD38F75 Ν-ΒΚ7 38.1 75 38.9 7 3
PCXD38F100 Ν-ΒΚ7 38.1 100 51,87 6.6 3
PCXD38F150 Ν-ΒΚ7 38.1 150 77,81 5.4 3
PCXD38F200 Ν-ΒΚ7 38.1 200 103,74 4.8 3
PCXD38F250 Ν-ΒΚ7 38.1 250 129,68 4.4 3
PCXD38F300 Ν-ΒΚ7 38.1 300 155,62 4.2 3
PCXD38F500 Ν-ΒΚ7 38.1 500 259,36 3.7 3
PCXD38F1000 Ν-ΒΚ7 38.1 1000 518,72 3.4 3
PCXD38F2000 Ν-ΒΚ7 38.1 2000 1037,44 3.2 3
PCXD50F100 Ν-ΒΚ7 50,8 100 51,87 9.6 3
PCXD50F150 Ν-ΒΚ7 50,8 150 77,81 7.3 3
PCXD50F200 Ν-ΒΚ7 50,8 200 103,74 6.2 3
PCXD50F250 Ν-ΒΚ7 50,8 250 129,68 5.5 3
PCXD50F300 Ν-ΒΚ7 50,8 300 155,62 5.1 3
PCXD50F500 Ν-ΒΚ7 50,8 500 259,36 4.2 3
PCXD50F1000 Ν-ΒΚ7 50,8 1000 518,72 3.6 3
PCXD50F2000 Ν-ΒΚ7 50,8 2000 1037,44 3.3 3







Επιλογές επίστρωσης σφαιρικού φακού N-BK7 Plano Convex (PCX):

Οι παραπάνω τυπικοί επίπεδοι κυρτές φακοί της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Επιλογές τοποθέτησης για σφαιρικό φακό Plano Convex (PCX):

Οι παραπάνω τυπικοί επίπεδοι κυρτές φακοί της Star Optic δεν είναι τοποθετημένοι.Ωστόσο, μπορούμε να παρέχουμε σταθερή και ρυθμιζόμενη βάση για τους φακούς μας.



Σταθερή βάση φακού



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Ρυθμιζόμενη βάση φακού



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Σχεδιασμός Solidworks

Positive Meniscus Lenses 11



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Positive Meniscus Lenses 12
