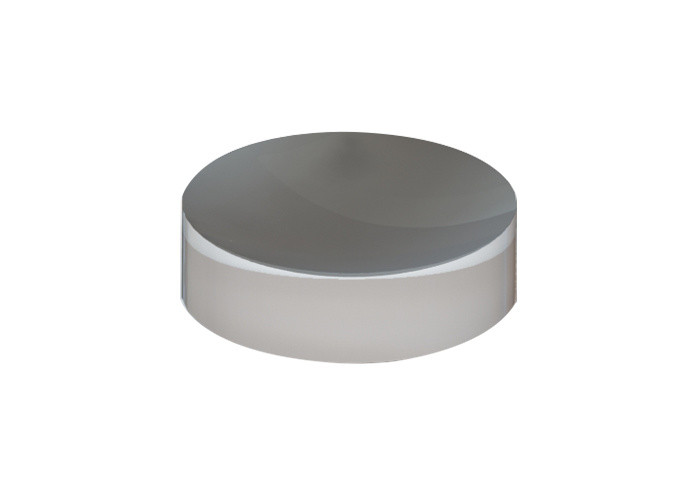

Μεταλλική επίστρωση Οπτικοί Καθρέπτες Αλουμίνιο Al Κοίλος κυρτός καθρέφτης

  • Metal Coating Optical Mirrors Aluminum Al Concave Convex Mirror
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου MIR
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Κοίλος καθρέφτης με μεταλλική επίστρωση σχήμα Επιπεδο-κοίλος
χαρακτηριστικό AOI Insensitive In A Broad Wave Range Εφαρμογές Ιδανικό για εστίαση παλμών λέιζερ Ti:Sapphire και Yb:Doped
Επιφάνεια Μεταλλική επίστρωση σε μία επιφάνεια, πίσω επιφάνεια γυαλισμένη ή γυαλισμένη επιθεώρηση Υλικό επίστρωσης Al, Ag, Au
Επισημαίνω

Οπτικοί καθρέφτες με μεταλλική επίστρωση

,

Οπτικοί καθρέφτες αλουμίνιο Al

,

αλουμίνιο Al Κοίλος κυρτός καθρέφτης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Κοίλος καθρέφτης με μεταλλική επίστρωση, ιδανικός για εστίαση Ti: Sapphire και Yb: Doped Laser Pulses

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Οι κοίλοι καθρέφτες με μεταλλική επίστρωση (Metal Coated Focusing Mirrors) χαρακτηρίζονται από μία κοίλη επιφάνεια με μεταλλική επίστρωση υψηλής ανάκλασης.Η ανακλαστική επίστρωση επιτρέπει την εστίαση μιας δέσμης φωτός.Τα πιο κοινά υλικά επίστρωσης περιλαμβάνουν αλουμίνιο Al, χρυσό Au ή ασήμι Ag.



Απαίτηση για κάτοπτρο εστίασης είναι όταν δεν επιτρέπεται καμία χρωματική εκτροπή σε ένα ευρύ φάσμα φάσματος.Μια άλλη κοινή περίπτωση χρήσης είναι η βελτιστοποίηση στεγανότητας ενός οπτικού συστήματος.

Οι κοίλοι καθρέφτες μπορούν να χρησιμοποιηθούν παρόμοια με τους φακούς εστίασης.Ο τύπος της εικόνας που δημιουργείται από έναν καθρέφτη εστίασης εξαρτάται από την ακτίνα της κοίλης επιφάνειας καθώς και από την απόσταση από ένα αντικείμενο στον καθρέφτη.







Γενικές προδιαγραφές κοίλου καθρέφτη με μεταλλική επίστρωση:

Ανοχή διάστασης +0,0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
Ποιότητα Επιφανείας 60/40
Καθαρό διάφραγμα >90%
Ομαλότητα

<λ/4@632,8nm
συγκέντρωση <3 λεπτά τόξου
Επένδυση

Μεταλλική επίστρωση σε μία επιφάνεια, πίσω επιφάνεια γυαλισμένη ή γυαλισμένη επιθεώρηση



  • Ενισχυμένο αλουμίνιο: Ravg>90%@400-700nm
  • Προστατευμένο αλουμίνιο: Ravg>87%@400-1200nm
  • Αλουμίνιο με προστασία UV: Ravg>80%@250-700nm
  • Προστατευμένο ασήμι: Ravg>95%@400-12000nm
  • Ενισχυμένο ασήμι: Ravg>98,5%@700-1100nm
  • Προστατευμένος χρυσός: Ravg>98%@2000-12000nm
Όριο βλάβης >1J/cm2, 20ns, 20Hz, @1064nm



Μεταλλική επίστρωση Οπτικοί Καθρέπτες Αλουμίνιο Al Κοίλος κυρτός καθρέφτης 0



Τυπικά προϊόντα κοίλου καθρέφτη με μεταλλική επίστρωση:

Αριθμός ανταλλακτικού Υλικό Διάμετρος
(mm)		 Tc
(mm)		 Ακτίνα κύκλου
(mm)		 Εστιακός
(mm)		 Επένδυση
PAL25-CC-R-50 ΒΚ7 25.4 2 -50 25 Προστατευμένο αλουμίνιο
PAL25-CC-R-100 ΒΚ7 25.4 2 -100 50 Προστατευμένο αλουμίνιο
PAL25-CC-R-150 ΒΚ7 25.4 2 -150 70 Προστατευμένο αλουμίνιο
PAL25-CC-R-200 ΒΚ7 25.4 2 -200 100 Προστατευμένο αλουμίνιο
PAL25-CC-R-250 ΒΚ7 25.4 2 -250 125 Προστατευμένο αλουμίνιο
PAL25-CC-R-300 ΒΚ7 25.4 2 -300 150 Προστατευμένο αλουμίνιο
PAL25-CC-R-500 ΒΚ7 25.4 2 -500 250 Προστατευμένο αλουμίνιο
PAL25-CC-R-1000 ΒΚ7 25.4 2 -1000 500 Προστατευμένο αλουμίνιο
EAL50-CC-R-50 ΒΚ7 25.4 2 -50 25 Ενισχυμένο αλουμίνιο
EAL50-CC-R-100 ΒΚ7 25.4 2 -100 50 Ενισχυμένο αλουμίνιο
EAL50-CC-R-150 ΒΚ7 25.4 2 -150 70 Ενισχυμένο αλουμίνιο
EAL50-CC-R-200 ΒΚ7 25.4 2 -200 100 Ενισχυμένο αλουμίνιο
EAL50-CC-R-250 ΒΚ7 25.4 2 -250 125 Ενισχυμένο αλουμίνιο
EAL50-CC-R-300 ΒΚ7 25.4 2 -300 150 Ενισχυμένο αλουμίνιο
EAL50-CC-R-500 ΒΚ7 25.4 2 -500 250 Ενισχυμένο αλουμίνιο
EAL50-CC-R-1000 ΒΚ7 25.4 2 -1000 500 Ενισχυμένο αλουμίνιο
UVPAL25-CC-R-50 ΒΚ7 25.4 2 -50 25 Αλουμίνιο με προστασία UV
UVPAL25-CC-R-100 ΒΚ7 25.4 2 -100 50 Αλουμίνιο με προστασία UV
UVPAL25-CC-R-150 ΒΚ7 25.4 2 -150 70 Αλουμίνιο με προστασία UV
UVPAL25-CC-R-200 ΒΚ7 25.4 2 -200 100 Αλουμίνιο με προστασία UV
UVPAL25-CC-R-250 ΒΚ7 25.4 2 -250 125 Αλουμίνιο με προστασία UV
UVPAL25-CC-R-300 ΒΚ7 25.4 2 -300 150 Αλουμίνιο με προστασία UV
UVPAL25-CC-R-500 ΒΚ7 25.4 2 -500 250 Αλουμίνιο με προστασία UV
UVPAL25-CC-R-1000 ΒΚ7 25.4 2 -1000 500 Αλουμίνιο με προστασία UV
PAG25-CC-R-50 ΒΚ7 25.4 2 -50 25 Προστατευμένο ασήμι
PAG25-CC-R-100 ΒΚ7 25.4 2 -100 50 Προστατευμένο ασήμι
PAG25-CC-R-150 ΒΚ7 25.4 2 -150 70 Προστατευμένο ασήμι
PAG-CC-R-200 ΒΚ7 25.4 2 -200 100 Προστατευμένο ασήμι
PAG25-CC-R-250 ΒΚ7 25.4 2 -250 125 Προστατευμένο ασήμι
PAG25-CC-R-300 ΒΚ7 25.4 2 -300 150 Προστατευμένο ασήμι
PAG25-CC-R-500 ΒΚ7 25.4 2 -500 250 Προστατευμένο ασήμι
PAG25-CC-R-1000 ΒΚ7 25.4 2 -1000 500 Προστατευμένο ασήμι
EAG25-CC-R-50 ΒΚ7 25.4 2 -50 25 Ενισχυμένο ασήμι
EAG25-CC-R-100 ΒΚ7 25.4 2 -100 50 Ενισχυμένο ασήμι
EAG25-CC-R-150 ΒΚ7 25.4 2 -150 70 Ενισχυμένο ασήμι
EAG-CC-R-200 ΒΚ7 25.4 2 -200 100 Ενισχυμένο ασήμι
EAG25-CC-R-250 ΒΚ7 25.4 2 -250 125 Ενισχυμένο ασήμι
EAG25-CC-R-300 ΒΚ7 25.4 2 -300 150 Ενισχυμένο ασήμι
EAG25-CC-R-500 ΒΚ7 25.4 2 -500 250 Ενισχυμένο ασήμι
EAG25-CC-R-1000 ΒΚ7 25.4 2 -1000 500 Ενισχυμένο ασήμι
PAU25-CC-R-50 ΒΚ7 25.4 2 -50 25 Προστατευμένος χρυσός
PAU25-CC-R-100 ΒΚ7 25.4 2 -100 50 Προστατευμένος χρυσός
PAU25-CC-R-150 ΒΚ7 25.4 2 -150 70 Προστατευμένος χρυσός
PAU-CC-R-200 ΒΚ7 25.4 2 -200 100 Προστατευμένος χρυσός
PAU25-CC-R-250 ΒΚ7 25.4 2 -250 125 Προστατευμένος χρυσός
PAU25-CC-R-300 ΒΚ7 25.4 2 -300 150 Προστατευμένος χρυσός
PAU25-CC-R-500 ΒΚ7 25.4 2 -500 250 Προστατευμένος χρυσός
PAU25-CC-R-1000 ΒΚ7 25.4 2 -1000 500 Προστατευμένος χρυσός







Γραφήματα επικάλυψης κοίλου καθρέφτη με μεταλλική επίστρωση:



Επικάλυψη αλουμινίου με προστασία UV

Μεταλλική επίστρωση Οπτικοί Καθρέπτες Αλουμίνιο Al Κοίλος κυρτός καθρέφτης 1

Rμέσος όρος>80%@250-700nm



Ενισχυμένη επίστρωση αλουμινίου

Μεταλλική επίστρωση Οπτικοί Καθρέπτες Αλουμίνιο Al Κοίλος κυρτός καθρέφτης 2

Rμέσος όρος>90%@400-700nm



Προστατευμένη επίστρωση αλουμινίου

Μεταλλική επίστρωση Οπτικοί Καθρέπτες Αλουμίνιο Al Κοίλος κυρτός καθρέφτης 3

Rμέσος όρος>87%@400-1200nm





Προστατευμένη επίστρωση αργύρου

Μεταλλική επίστρωση Οπτικοί Καθρέπτες Αλουμίνιο Al Κοίλος κυρτός καθρέφτης 4

Rμέσος όρος>95%@400-12000nm

Ενισχυμένη επίστρωση αργύρου

Μεταλλική επίστρωση Οπτικοί Καθρέπτες Αλουμίνιο Al Κοίλος κυρτός καθρέφτης 5

Rμέσος όρος>98,5%@700-1100nm



Προστατευμένη επίστρωση χρυσού

Μεταλλική επίστρωση Οπτικοί Καθρέπτες Αλουμίνιο Al Κοίλος κυρτός καθρέφτης 6

Rμέσος όρος>98%@2000-12000nm
