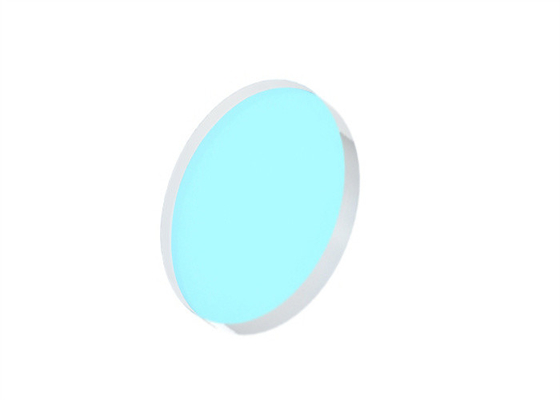

Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ

  • Nd YAG Output Coupler Mirror 1064nm Partially Reflective Mirror In Laser Cavities
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου LOC
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Σύζευξη εξόδου λέιζερ Nd:YAG Μήκος κύματος 1064 nm
Μετάδοση 2%, 5%, 20%, 30%, 40%, 50%, 70%, 90%, 95% Υλικό Ν-ΒΚ7
Χρήση Κοιλότητες λέιζερ για τη μετάδοση ενός τμήματος της συντονισμένης δέσμης της ενδοκοιλίας Επένδυση Μερική ανακλαστική επίστρωση στην μπροστινή επιφάνεια και επίστρωση AR στην πίσω επιφάνεια
Επισημαίνω

Nd YAG Coupler Mirror

,

Output Coupler Mirror 1064nm

,

1064nm Μερικώς ανακλαστικός καθρέφτης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Σύζευξη εξόδου λέιζερ Nd:YAG, μερικώς ανακλαστικοί καθρέφτες, διάφορες μεταδόσεις

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:
Οι συζεύκτες εξόδου λέιζερ Nd:YAG είναι μερικώς ανακλαστικά κάτοπτρα που χρησιμοποιούνται σε κοιλότητες λέιζερ για τη μετάδοση ενός τμήματος της συντονισμένης δέσμης εντός της κοιλότητας.Η πρώτη επιφάνεια αυτών των συζευκτών εξόδου είναι επικαλυμμένη με μια μερικώς ανακλαστική επίστρωση καθρέφτη ενώ η πίσω επιφάνεια είναι επικαλυμμένη με μια αντιανακλαστική επίστρωση στο μήκος κύματος του λέιζερ για την αποφυγή απωλειών ανάκλασης.Εκτός από τη χρήση ως συζεύκτες εξόδου, αυτά τα οπτικά μπορούν επίσης να χρησιμοποιηθούν ως μερικοί ανακλαστήρες για την εξασθένηση της δέσμης ή ως γενικοί διαχωριστές δέσμης.



Γενικές προδιαγραφές του συζεύκτη εξόδου λέιζερ Nd:YAG:

ΥλικόBK7 Grade A οπτικό γυαλί, λιωμένο πυρίτιο ποιότητας UV
Ανοχή διάστασης+0,0/-0,2 χλστ
Ανοχή πάχους±0,2 mm
Καθαρό διάφραγμα>90%
Ποιότητα Επιφανείας60/40 ξύστε και σκάψτε
Παραλληλισμός>1 λεπτό τόξου
Ομαλότητα<λ/8@63nm
ΛοξότμησηΠροστατευμένο <0,5mmx45deg
Επένδυση

Μερική ανακλαστική επίστρωση στην μπροστινή επιφάνεια

Επικάλυψη AR στην πίσω επιφάνεια

Όριο βλάβης>5J/cm2, 20ns, 20Hz, @1064nm


Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 0


Πρότυπα προϊόντα τηςΣύζευξη εξόδου λέιζερ Nd:YAG:

Αριθμός ανταλλακτικούΥλικόΔιάμετρος
(mm)		Πάχος
(mm)		Μετάδοση
(%)		Μήκος κύματος
(nm)		AOI
(°)
LOC2506-T2-1064Ν-ΒΚ725.46.352±110640
LOC2506-T5-1064Ν-ΒΚ725.46.355±210640
LOC2506-T20-1064Ν-ΒΚ725.46.3520±510640
LOC2506-T30-1064Ν-ΒΚ725.46.3530±510640
LOC2506-T40-1064Ν-ΒΚ725.46.3540±510640
LOC2506-T50-1064Ν-ΒΚ725.46.3550±510640
LOC2506-T70-1064Ν-ΒΚ725.46.3570±510640
LOC2506-T80-1064Ν-ΒΚ725.46.3580±410640
LOC2506-T90-1064Ν-ΒΚ725.46.3590±310640
LOC2506-T95-1064Ν-ΒΚ725.46.3595±210640




Γραφήματα επικάλυψης τουΣύζευξη εξόδου λέιζερ Nd:YAG:



Ζεύγος εξόδου 1064nm-T2%

Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 1



Ζεύγος εξόδου 1064nm-T5%
Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 2



Ζεύγος εξόδου 1064nm-T20%
Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 3



Ζεύγος εξόδου 1064nm-T30%
Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 4



Ζεύγος εξόδου 1064nm-T40%

Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 5



Ζεύγος εξόδου 1064nm-T50%
Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 6



Ζεύγος εξόδου 1064nm-T70%
Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 7



Ζεύγος εξόδου 1064nm-T80%

Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 8



Ζεύγος εξόδου 1064nm-T90%

Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 9



Ζεύγος εξόδου 1064nm-T95%

Nd YAG Output Coupler Mirror 1064nm Μερικώς ανακλαστικός καθρέφτης σε κοιλότητες λέιζερ 10
