Χαμηλού κόστους 5200nm Κρύσταλλοι λέιζερ Τριγωνική δομή κρυστάλλου Κρύσταλλος LiNbO3

  • Low Cost 5200nm Laser Crystals Trigonal Crystal Structure LiNbO3 Crystal
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου LNO
Ποσότητα παραγγελίας min 1 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Διθλαστός κρύσταλλος LiNbO3 Εφαρμογές συσκευές επικοινωνίας οπτικών ινών
Πλεονέκτημα Ιδέα υλικό για μονωτήρες, κυκλοφορητές, εκτοπιστές δοκών Δομή κρυστάλλου Τρίγωνος
Σκληρότητα Mohs 5 Κατώτατο όριο ζημίας 200 MW/cm2
Επισημαίνω

Κρύσταλλοι λέιζερ 5200 nm

,

Κρύσταλλοι LiNbO3 5200 nm

,

Κρύσταλλοι λέιζερ Τριγωνική δομή κρυστάλλου
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

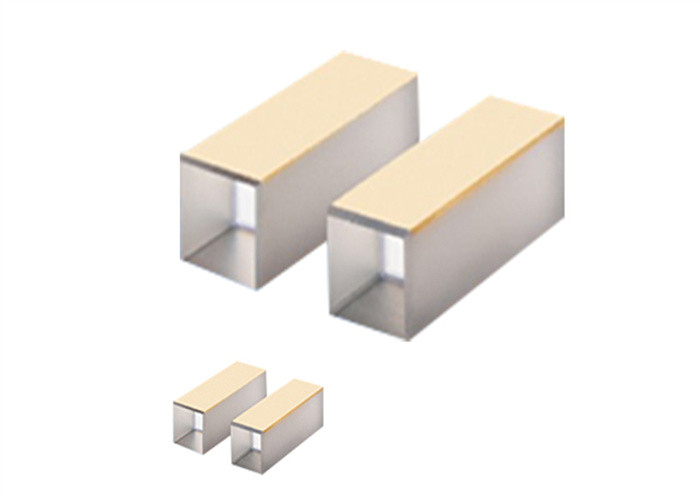

Διθλαστός κρύσταλλος LiNbO3

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Νιοβικό λίθιο (LiNbO3)χρησιμοποιείται ευρέως σε συσκευές επικοινωνίας οπτικών ινών ως Διθλαστός κρύσταλλος.Έχει καλές μηχανικές και φυσικές ιδιότητες και είναι ιδανικό για εξαρτήματα οπτικής πόλωσης λόγω του μεγάλου εύρους διαφάνειας και του χαμηλού κόστους.Είναι ένα εξαιρετικό υλικό σε εφαρμογές επικοινωνίας ινών όπως μονωτές, κυκλοφορητές, εκτοπιστές δέσμης και άλλα πολωτικά οπτικά.







Γενικές προδιαγραφές LiNbO3:

Διάσταση Διάμετρος: 3-4 mm, L: 1-100 mm (άλλο μέγεθος είναι διαθέσιμο)
Ανοχή διαστάσεων Άξονας Ζ:+/-0,2 χιλιοστά, Άξονας Χ:+/-0,1 χιλιοστά, Άξονας Υ:+/-0,1 χιλιοστά
Λοξότμηση <0,5×45°
Ακρίβεια προσανατολισμού Άξονας Ζ:<+/-5', άξονας Χ και άξονας Υ:<+/-10'
Παραλληλισμός <20 δευτερόλεπτα τόξου
Scratch/Dig 10/5@MIL-O-13830A
Ομαλότητα λ/8@633nm
Παραμόρφωση μετώπου κύματος λ/4@633nm
επίστρωση AR AR@1064nm R<0,2%







Φυσικές και οπτικές ιδιότητες του LiNbO3:

Κρυσταλλική Δομή Τριγωνικό, διαστημική ομάδα R3c
Παράμετροι Κυψέλης a = 0,515Å, c = 13,863Å, Z = 6Å
Σημείο τήξης 1255±5οντο
Curie Point 1140±5οντο
Σκληρότητα Mohs 5
Πυκνότητα 4,64 g/cm3
Συντελεστής απορροφήσεως ~ 0,1%/cm@1064nm
Διαλυτότητα αδιάλυτο στο Η2Ο
Σχετική διηλεκτρική σταθερά μιΤ11/μι0: 85
μιΤ33/μι0: 29,5
Συντελεστές θερμικής διαστολής (@25οΝΤΟ) ||a, 2,0 x 10-6/Κ
||c, 2,2 x 10-6/Κ
Θερμική αγωγιμότητα 38 W /m /K @ 25οντο
Εύρος διαφάνειας 420-5200 nm
Οπτική ομοιογένεια ~ 5 x 10-5/εκ
Εξισώσεις Sellmeier (λ σε um) nο2(λ) = 4,9048+0,11768/(λ2- 0,04750) - 0,027169 λ2
nμι2(λ) = 4,5820+0,099169/(λ2- 0,04443) - 0,021950 λ2
Συντελεστές NLO ρε33= 34,4 μ.μ./V
ρε31= d15= 5,95 μ.μ./V
ρε22= 3.07 μ.μ./V
Ηλεκτροοπτικοί Συντελεστές σολΤ33= 32 μ.μ./V, gμικρό33= 31 μ.μ./V
σολΤ31= 10 μ.μ./V, gμικρό31= 8,6 μ.μ./V
σολΤ22= 6,8 μ.μ./V, gμικρό22= 3,4 μ.μ./V
Τάση μισού κύματος, DC Ηλεκτρικό πεδίο ||z, φως ^ z 3,03KV
Ηλεκτρικό πεδίο ||x ή y, φως ||z 4,02 KV
Συντελεστές αποδοτικότητας NLO ρεεφ=5,7 μ.μ./V ή ~ 14,6 xd36(KDP) για διπλασιασμό συχνότητας 1300nm.
ρεεφ=5,3 μ.μ./V ή ~13,6 xd36(KDP) για OPO που αντλείται στα 1300nm.
ρεεφ=17,6 μ.μ./V ή~45xd36(KDP) για σχεδόν αντιστοιχισμένη δομή φάσης.
Όριο βλάβης 200 MW/cm2
