E-O Crystal LiNbO3 διπλασιασμός συχνότητας διαμορφωτές φάσης 1064nm Z cut X face ηλεκτρόδια

  • E-O Crystal LiNbO3 frequency doubling 1064nm phase modulators Z cut X face electrodes
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου LiNbO3
Ποσότητα παραγγελίας min 1 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος E-O Crystal LiNbO3 Εφαρμογές -διακόπτες για λέιζερ Nd:YAG, Nd:YLF, Ti:Sapphire,
Σειρά διαφάνειας 420-5200nm Δομή κρυστάλλου τριγωνικό, διαστημική ομάδα R3c
Τομή Ζ-περικοπή Σκληρότητα Mohs 5
Επισημαίνω

LiNbO3 Crystal E-O

,

Laser Crystal E-O

,

0.1mm Crystal LiNbO3
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

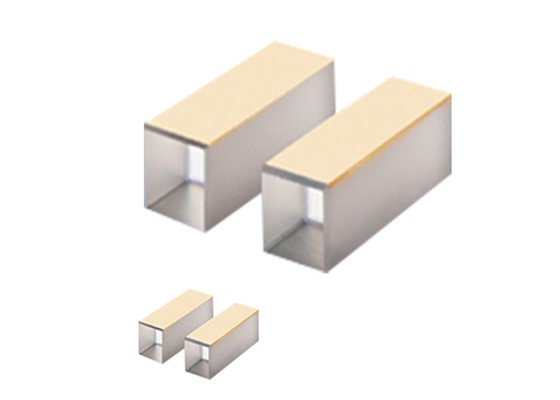

EO Crystal LiNbO3

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Κρύσταλλοι LiNbO3χρησιμοποιούνται ευρέως ως διπλασιασμός συχνότητας για μήκη κύματος άνω του 1μm και οπτικοί παραμετρικοί ταλαντωτές (OPOs) που αντλούνται στα 1064 nm καθώς και συσκευές οιονεί ταιριάσματος φάσης (QPM).Λόγω των μεγάλων Ηλεκτρο-οπτικών και Ακουστο-οπτικών συντελεστών τους, οι κρύσταλλοι LiNbO3 είναι το πιο συχνά χρησιμοποιούμενο υλικό για κυψέλες θυλάκου, διακόπτες Q για λέιζερ Nd:YAG, Nd:YLF, Ti: Sapphire και διαμορφωτές φάσης, υποστρώματα κυματοδηγών, επιφάνεια γκοφρέτες ακουστικών κυμάτων (SAW) κ.λπ.

Το φως διαδίδεται στην κατεύθυνση του άξονα z και τα ηλεκτρόδια εφαρμόζονται σε x επιφάνειες







Γενικές Προδιαγραφές τουΚρύσταλλοι LiNbO3:

Ανοχή διαστάσεων ±0,1 χλστ
Ανοχή γωνίας ±0,5 μοίρες
Ποιότητα Επιφανείας 20/10 Scratch and Dig
Καθαρό διάφραγμα >90%
Επιπεδότητα επιφάνειας <λ/8@633nm
Παραμόρφωση μετώπου κύματος <λ/4@633nm
Παραλληλισμός <20 δευτερόλεπτα τόξου
Κάθετο <5 λεπτά τόξου
Επικάλυψη AR R<0,25%@κεντρικό μήκος κύματος
Όριο βλάβης >5J/εκ2, 20ns, 20Hz, 1064nm







Τυπικά προϊόντα κρυστάλλων LiNbO3:

ΠΝ. Υλικό

Διάσταση

(mm)

Μήκος

(mm)

 Τομή Τελική επιφάνεια Πλαϊνή Επιφάνεια
LNO3315

LiNbO3

 3Χ3 15 Ζ-κόψιμο

AR/AR@1064nm

Ηλεκτρόδια X Face Au
LNO4415

LiNbO3

 4Χ4 15 Ζ-κόψιμο

AR/AR@1064nm

Ηλεκτρόδια X Face Au
LNO6625

LiNbO3

 6Χ6 25 Ζ-κόψιμο

AR/AR@1064nm

Ηλεκτρόδια X Face Au
LNO9925

LiNbO3

 9Χ9 25 Ζ-κόψιμο

AR/AR@1064nm

Ηλεκτρόδια X Face Au







Φυσικές και Οπτικές Ιδιότητες του Κρύσταλλοι LiNbO3:

Κρυσταλλική Δομή Τριγωνικό, διαστημική ομάδα R3c
Παράμετροι Κυψέλης a = 0,515A, c = 13,863A, Z = 6A
Σημείο τήξης 1255±5οντο
Curie Point 1140±5οντο
Σκληρότητα Mohs 5
Πυκνότητα 4,64 g/cm3
Συντελεστής απορροφήσεως ~ 0,1%/cm@1064nm
Διαλυτότητα αδιάλυτο στο νερό
Σχετική διηλεκτρική σταθερά μιΤ11/μι0: 85
μιΤ33/μι0: 29,5
Συντελεστές θερμικής διαστολής (@25οΝΤΟ) ||a, 2,0 x 10-6/Κ
||c, 2,2 x 10-6/Κ
Θερμική αγωγιμότητα 38 W /m /K @ 25οντο
Εύρος διαφάνειας 420-5200 nm
Οπτική ομοιογένεια ~ 5 x 10-5/εκ
Εξισώσεις Sellmeier (λ σε um) nο2= 4,9048+0,11768/(λ2- 0,04750) - 0,027169λ2
nμι2= 4,5820+0,099169/(λ2- 0,04443) - 0,021950λ2
Συντελεστές NLO ρε33= 34,4 μ.μ./V
ρε31= d15= 5,95 μ.μ./V
ρε22= 3.07 μ.μ./V
Ηλεκτροοπτικοί Συντελεστές σολΤ33= 32 μ.μ./V, gμικρό33= 31 μ.μ./V
σολΤ31= 10 μ.μ./V, gμικρό31= 8,6 μ.μ./V
σολΤ22= 6,8 μ.μ./V, gμικρό22= 3,4 μ.μ./V
Τάση μισού κύματος, DC Ηλεκτρικό πεδίο ||z, φως ⊥z 3,03 KV
Ηλεκτρικό πεδίο ||x ή y, φως ||z 4,02 KV
Συντελεστές αποδοτικότητας NLO ρεεφ=5,7 μ.μ./V ή ~ 14,6 xd36(KDP) για διπλασιασμό συχνότητας 1300nm.
ρεεφ=5,3 μ.μ./V ή ~13,6 xd36(KDP) για OPO που αντλείται στα 1300nm.
ρεεφ=17,6 μ.μ./V ή~45xd36(KDP) για σχεδόν αντιστοιχισμένη δομή φάσης.
Όριο βλάβης 200 MW/cm2
