ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

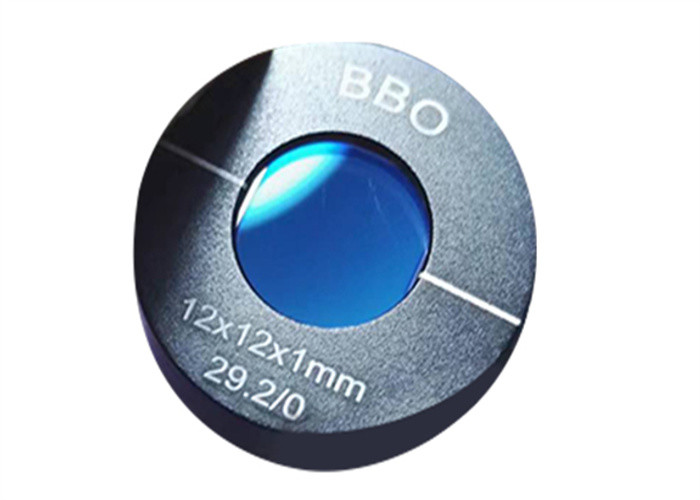

BBO (βήτα-BaB2O4)είναι ένας μη γραμμικός οπτικός κρύσταλλος που συνδυάζει μια σειρά από μοναδικά χαρακτηριστικά.Αυτά τα χαρακτηριστικά περιλαμβάνουν ευρύ φάσμα διαφάνειας και αντιστοίχισης φάσης, μεγάλο μη γραμμικό συντελεστή, υψηλό κατώφλι ζημιάς και εξαιρετική οπτική ομοιογένεια.Ως εκ τούτου, το BBO είναι ένας εξαιρετικός μη γραμμικός κρύσταλλος για διπλασιασμό συχνότητας του ορατού και κοντινού φωτός λέιζερ, OPO/OPG/OPA που αντλείται από εξαιρετικά γρήγορους παλμούς μήκους κύματος κοντά στο IR σε UV και για ανάμειξη αθροίσματος συχνότητας (SFM) στο ορατό σε η βαθιά υπεριώδης ακτινοβολία.Το BBO είναι ένας από τους λίγους πρακτικούς κρυστάλλους για χρήση κάτω από 500 nm σε SHG και SFM.
Ο κρύσταλλος BBO είναι επίσης ένας εξαιρετικός ηλεκτρο-οπτικός κρύσταλλος για εφαρμογές υψηλής ισχύος στην περιοχή μήκους κύματος από 200nm έως 2500nm.Μπορεί να χρησιμοποιηθεί για Q-Switching σε λέιζερ Nd:YAG με αντλία διόδου CW με μέση ισχύ>50W.
Γενικές Προδιαγραφές τουΚρύσταλλοι BBO:
| Ανοχή διάστασης |
(Π±0,1 mm) x (Υ±0,1 mm) x (L±0,2 mm) |
| Ανοχή γωνίας |
Δθ<0,5°, ΔΦ<0,5° |
| Ποιότητα Επιφανείας |
20/10 Scratch and Dig |
| Καθαρό διάφραγμα |
>90% κεντρικό |
| Επιπεδότητα επιφάνειας |
<λ/8@633nm |
| Παραμόρφωση μετώπου κύματος |
<λ/4@633nm |
| Παραλληλισμός |
<20 δευτερόλεπτα τόξου |
| Κάθετο |
<5 λεπτά τόξου |
| Λοξότμηση |
<0,1 mmx45° |
Τυπικά προϊόντα κρυστάλλων BBO:
| ΠΝ. |
Διάσταση
(mm)
|
Μήκος
(mm)
|
θ(Deg)
|
φ(Deg)
|
Επένδυση |
Εφαρμογή |
| BBO447/22.8/0/SHG1064-Ⅰ |
4Χ4 |
7 |
22.8 |
0 |
AR/AR@1064&532nm |
SHG@1064, ΤύποςⅠ |
| BBO447/47.6/0/4HG1064-Ⅰ |
4Χ4 |
7 |
47.6 |
0 |
AR/AR@532&266nm |
4HG@1064,ΤύποςⅠ |
| BBO4410/22.8/0/SHG1064-Ⅰ |
4Χ4 |
10 |
22.8 |
0 |
AR/AR@1064&532nm |
SHG@1064, ΤύποςⅠ |
| BBO4410/47.6/0/4HG1064-Ⅰ |
4Χ4 |
10 |
47.6 |
0 |
AR/AR@532&266nm |
4HG@1064, ΤύποςⅠ |
| BBO551/29.2/0/SHG800-Ⅰ |
5Χ5 |
1 |
29.2 |
0 |
AR/AR@800&400nm |
SHG@800, ΤύποςⅠ |
| BBO550305/29.2/0/SHG800-Ⅰ |
5Χ5 |
0,3-0,5 |
29.2 |
0 |
AR/AR@800&400nm |
SHG@800, ΤύποςⅠ |
Φυσικές και Οπτικές Ιδιότητες του Κρύσταλλοι BBO:
| Κρυσταλλική Δομή |
τριγωνικό, διαστημική ομάδα R3c |
| Παράμετροι Κυψέλης |
a=b=12.532Å, c=12.717Å, Z=6 |
| Σημείο τήξης |
1095±5oC |
| Θερμοκρασία μετάβασης |
925±5oC |
| Οπτική ομοιογένεια |
10-6/εκ |
| Σκληρότητα Mohs |
4.5 |
| Πυκνότητα |
3,85 g/cm3 |
| Γραμμικός Συντελεστής Απορρόφησης |
<0,1%/cm (στα 1064 nm) |
| Υγροσκοπική ευαισθησία |
χαμηλός |
| Αντίσταση |
>1011 ohm/cm |
| Σχετική διηλεκτρική σταθερά |
eT11/e0: 6,7, eT33/e0: 8,1
Tan d, <0,001 |
| Συντελεστές θερμικής διαστολής (στην περιοχή από 25-900℃) |
⊥c, 4 x 10-6/K;||c, 36 x 10-6/K |
| Θερμική αγωγιμότητα |
⊥c, 1,2 W/m/K;||c, 1,6 W/m/K |
| Εύρος διαφάνειας |
189-3500 nm |
| Θερμο-Οπτικοί Συντελεστές |
dno/dT=-9,3x10-6/0C;dne/dT=-16,6x10-6/0C |
| Συντελεστές NLO |
d11 =5,8 x d36(KDP)
d31 = 0,05 x d11, d22<0,05 x d11 |
| Ηλεκτροοπτικοί Συντελεστές |
g11=2,7 pm/V, g22, g31<0,1 g11 |
| Τάση μισού κύματος |
48 KV (στα 1064 nm) |
| Εύρος SHG που ταιριάζει με τη φάση |
189-1750 nm |
| Όριο βλάβης |
@1.064 χιλ |
5 GW/cm2 (10 ns);10 GW/cm2 (1,3 ns) |
| @0,532 χιλ |
1 GW/cm2 (10 ns);7 GW/cm2 (250 ps) |
| @0,266 χιλ |
120 MW/cm2 (8ns) |
| Εξισώσεις Sellmeier (λ σε um) |
no2(λ) = 2,7359+0,01878/(λ2-0,01822)-0,01354λ2
ne2(λ) = 2,3753+0,01224/(λ2-0,01667)-0,01516λ2 |
Τυπική παράμετρος για διαφορετική εφαρμογή:
| Αρμονικές γενιές λέιζερ Nd:YAG |
| 1064nm SHG-> 532nm |
4x4x7mm |
Τύπος Ι, Θήτα=22,8 μοίρες, Phi=0 μοίρες |
| 1064nm THG-> 355nm |
4x4x7mm |
Τύπος Ι, Θήτα=31,3 μοίρες, Phi=0 μοίρες |
| 1064nm THG-> 355nm |
4x4x7mm |
Τύπος II, Θήτα=38,6 μοίρες, Phi=30 μοίρες |
| 1064nm 4HG-> 266nm |
4x4x7mm |
Τύπος Ι, Θήτα=47,6 μοίρες, Phi=0 μοίρες |
| 1064nm 5HG-> 213nm |
4x4x7mm |
Τύπος Ι, Θήτα=51,1 μοίρες, Phi=0 μοίρες |
| |
| OPO και OPA αντλούνται από αρμονικές λέιζερ Nd:YAG |
| Αντλία 532nm-> 680-2600nm |
4x4x12mm |
Τύπος Ι, Θήτα=21 μοίρες, Phi=0 μοίρες |
| Αντλία 355nm-> 410-2600nm |
6x4x12mm |
Τύπος Ι, Θήτα=30 μοίρες, Phi=0 μοίρες |
| Αντλία 355nm-> 410-2600nm |
7x4x15mm |
Τύπος II, Θήτα=37 μοίρες, Phi=30 μοίρες |
| Αντλία 266nm-> 295-2600nm |
6x4x12mm |
Τύπος Ι, Θήτα=39 μοίρες, Phi=0 μοίρες |
| |
| Διπλασιασμός συχνότητας λέιζερ βαφής |
| 670-530nm SHG-> 355-260nm |
8x4x7mm |
Τύπος Ι, Θήτα=40 μοίρες, Phi=0 μοίρες |
| 600-440nm SHG-> 300-220nm |
8x4x7mm |
Τύπος Ι, Θήτα=55 μοίρες, Phi=0 μοίρες |
| 444-410nm SHG-> 222-205nm |
8x4x7mm |
Τύπος Ι, Θήτα=80 μοίρες, Phi=0 μοίρες |
| |
| Αρμονικές γενιές λέιζερ Ti:Sapphire |
| 700-1000nm SHG-> 350-500nm |
7x4x7mm |
Τύπος Ι, Θήτα=28 μοίρες, Phi=0 μοίρες |
| 700-1000nm THG->240-330nm |
8x4x7mm |
Τύπος Ι, Θήτα=42 μοίρες, Phi=0 μοίρες |
| 700-1000nm FHG-> 210-240nm |
8x4x7mm |
Τύπος Ι, Θήτα=66 μοίρες, Phi=0 μοίρες |
| |
| Διπλασιασμός και τριπλασιασμός συχνότητας λέιζερ Αλεξανδρίτη |
| 720-800nm SHG-> 360-400nm |
4x4x7mm |
Τύπος Ι, Θήτα=31 μοίρες, Phi=0 μοίρες |
| 720-800nm THG-> 240-265nm |
4x4x7mm |
Τύπος I, Theta=48deg, Phi=0deg |
| |
| Ενδοκοιλιακό SHG λέιζερ Ar+ με γωνία κοπής Brewster BBO |
| 514nm SHG-> 257nm |
4x4x7mm |
Τύπος Ι, Θήτα=51 μοίρες, Phi=0 μοίρες |
| 488nm SHG-> 244nm |
4x4x7mm |
Τύπος Ι, Θήτα=55 μοίρες, Phi=0 μοίρες |
|
