BK7 Grin Rod Lens Collimating Focusing Spherical Κυλινδρικός Φακός

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

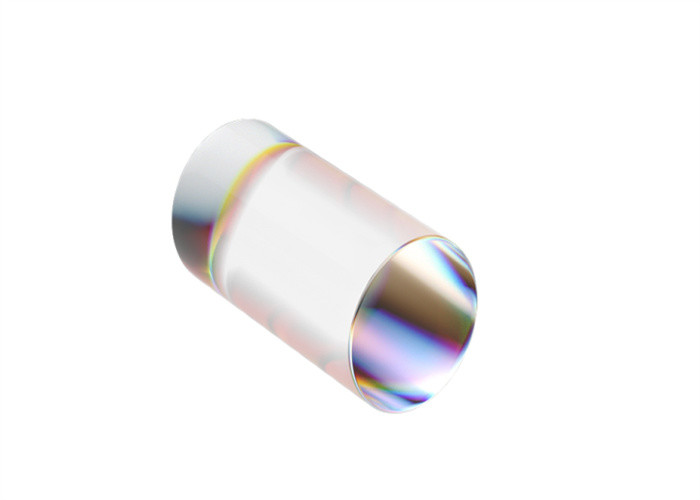

Ο ράβδος φακός είναι ένας κυλινδρικός φακός που έχει τη γεωμετρική μορφή κυλίνδρου με γυαλισμένο στην περιφέρεια και αλεσμένο στα δύο άκρα.Η οπτική απόδοση είναι παρόμοια με έναν κυλινδρικό φακό.Οι ράβδοι φακοί μπορούν να χρησιμοποιηθούν, για παράδειγμα, για την ευθυγράμμιση μιας αποκλίνουσας δέσμης σε μία διάσταση ή για την εστίαση του φωτός σε μια γραμμή.

Υπάρχουν επίσης φακοί μισής ράβδου, οι οποίοι είναι φακοί ράβδου κομμένοι σε δύο ίσα κομμάτια.

Οι ράβδοι φακοί διατίθενται με διαφορετικά οπτικά υλικά.Τα υποστρώματα λιωμένου πυριτίου N-BK7 και UV είναι διαθέσιμα για μια ποικιλία εφαρμογών UV, ορατών και NIR.

Οι ράβδοι φακοί μπορούν να έχουν διαμέτρους λίγων χιλιοστών, αλλά υπάρχουν και κυλινδρικοί μικροφακοί με σημαντικά μικρότερες διαμέτρους.Οι φακοί ράβδου μικρής διαμέτρου χρησιμοποιούνται συχνά ως ευθυγραμμιστές γρήγορου άξονα για ράβδους διόδου.

Η Star Optic προσφέρει προσαρμοσμένα μεγέθη, παραλλαγές στις επιφάνειες στίλβωσης/εδάφους και πρόσθετες επιστρώσεις είναι διαθέσιμες κατόπιν αιτήματος.Ανυπομονούμε για την ερώτησή σας.

Γενικές προδιαγραφές φακού Rod:

Υλικό	Ν-ΒΚ7
Ποιότητα Επιφανείας	60/40 scratch-Dig
Ανοχή διαμέτρου	+0/-0,05 χλστ
Ανοχή μήκους	±0,2 mm
Καθαρό διάφραγμα	>90%
Στίλβωση	Επιφάνεια κυλίνδρου γυαλισμένη, ακραίες επιφάνειες αλεσμένες
Επένδυση	Χωρίς θέση, Διαθέσιμο

Τυπικά προϊόντα φακού Rod:
