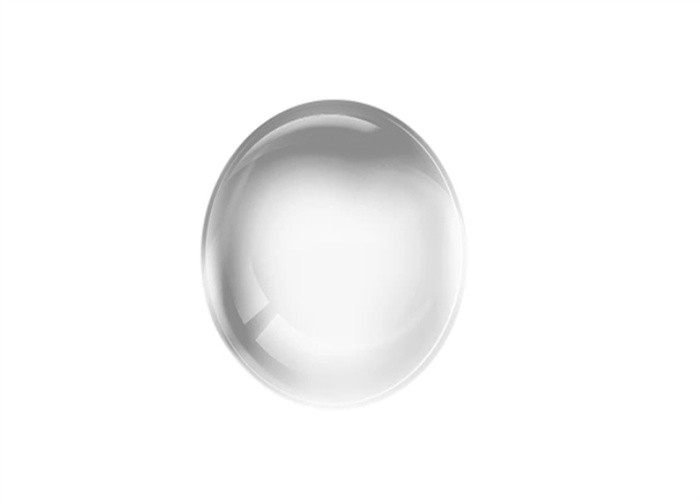

Fiber Coupling Spheres Γυάλινος φακός μπάλας χωρίς επίστρωση οπτικός φακός ευθυγράμμισης

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:
Μια ειδική μορφή ενός παχύ αμφίκυρτου οπτικού φακού είναι ένας σφαιρικός φακός, που συνήθως έχει τη γεωμετρική μορφή μιας σφαίρας.Κατασκευάζονται από ένα μόνο υλικό, συνήθως ένα οπτικό γυαλί με καλή διαφάνεια στην περιοχή μήκους κύματος που ενδιαφέρει.Ένα υλικό που χρησιμοποιείται συχνά είναι το τηγμένο πυρίτιο.

Οι σφαιρικοί φακοί και μπορούν να εστιάσουν ή να συγκεντρώσουν το φως, ανάλογα με τη γεωμετρία της πηγής εισόδου.Είναι εξαιρετικά οπτικά εξαρτήματα για τη βελτίωση της σύζευξης σήματος μεταξύ ινών, εκπομπών και ανιχνευτών.Χρησιμοποιούνται επίσης στην ενδοσκόπηση, στη σάρωση γραμμωτού κώδικα, σε προ-φόρμες σφαιρών για ασφαιρικούς φακούς και σε εφαρμογές αισθητήρων.


Οι σφαιρικοί φακοί κατασκευάζονται συνήθως με σχετικά μικρές διαμέτρους μερικών χιλιοστών ή μερικές φορές ακόμη και μικρότερες από 1 mm (μικροφακοί).Ιδιαίτερα για τόσο μικρές διαστάσεις, είναι πιο εύκολο να κατασκευαστούν από φακούς με παραδοσιακά σχέδια.


Μια άλλη παραλλαγή είναι οι φακοί μισής μπάλας, οι οποίοι λαμβάνονται απλά κόβοντας τους σφαιρικούς φακούς στη μέση.
Οι φακοί μισής μπάλας είναι επίσης συνηθισμένοι και μπορούν να αντικατασταθούν με φακούς πλήρους μπάλας εάν οι φυσικοί περιορισμοί μιας εφαρμογής απαιτούν πιο συμπαγή σχεδιασμό.

Η Star Optic παρέχει σφαιρικούς φακούς και φακούς μισής μπάλας κατασκευασμένους από διάφορα υλικά υποστρώματος, όπως ζαφείρι, ρουμπίνι, BK7, λιωμένο πυρίτιο UV, γυαλί υψηλού δείκτη και γερμάνιο, ZnSe, ZnS με επίστρωση AR.

Οι διαθέσιμες διάμετροι είναι μεταξύ 0,3 mm έως 100 mm, με ανοχή διαμέτρου (σφαιρικότητα) <0,3 μm και τραχύτητα επιφάνειας (Ra) <0,007 μm.Προσαρμοσμένες επιλογές μονάδας μπάλας και μισής μπάλας είναι επίσης διαθέσιμες κατόπιν αιτήματος.


Υπάρχουν πέντε βασικές παράμετροι που απαιτούνται για την κατανόηση και τη χρήση σφαιρικών φακών: Διάμετρος πηγής εισόδου(δ)(δ),Διάμετρος σφαιρικού φακού (D), αποτελεσματικό εστιακό μήκος σφαιρικού φακού (EFL), οπίσθιο εστιακό μήκος φακού μπάλας (BFL) και δείκτης διάθλασης σφαιρικού φακού (n).


Γενικές προδιαγραφές φακού μπάλας BK7:

Υλικό	Ν-ΒΚ7
Ανοχή διαμέτρου	+0/-0,005 χλστ
Ποιότητα Επιφανείας	60/40 scratch-Dig
Σφαιρικότητα	<0,003 χλστ
Καθαρό διάφραγμα	>90%
Επένδυση	Κανένα διαθέσιμο




Πρότυπα προϊόντα της BK7Φακός μπάλας:
