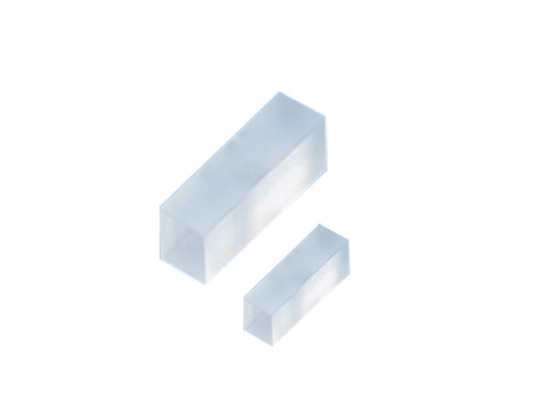

Μη γραμμικοί οπτικοί κρύσταλλοι 23,5 μοιρών KTP Crystal 4500nm για εργαστηριακό σύστημα

  • 23.5 Deg KTP Crystal 4500nm Non Linear Optical Crystals For Laboratory System
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου ΚΤΡ
Ποσότητα παραγγελίας min 1 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Μη γραμμικό Crystal KTP Εφαρμογές εργαστηριακό σύστημα, ιατρικό σύστημα, βιομηχανικό σύστημα
Δομή κρυστάλλου Ορθορομβικός Σκληρότητα Mohs 5
Σειρά διαφάνειας 350nm-4500nm Εξουσία χαμηλή ή μεσαία πυκνότητα ισχύος
Επισημαίνω

23

,

5 Deg KTP Crystal

,

KTP Crystal 4500nm
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μη γραμμικό κρύσταλλο, KTP

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

KTP (KTiOPO4)είναι ένας εξαιρετικός μη γραμμικός οπτικός κρύσταλλος σε πολλά οπτικά συστήματα όπως το εργαστηριακό σύστημα, το ιατρικό σύστημα, το βιομηχανικό σύστημα κ.λπ. Είναι το πιο συχνά χρησιμοποιούμενο υλικό για τον διπλασιασμό συχνότητας του λέιζερ Nd:YAG και άλλων λέιζερ με πρόσμειξη Nd, ιδιαίτερα σε χαμηλή ή μεσαία πυκνότητα ισχύος.Οι ιδιότητες του KTP το καθιστούν επίσης ανώτερο για ηλεκτρο-οπτική διαμόρφωση, οπτική παραμετρική παραγωγή.







Γενικές προδιαγραφές KTP:

Ανοχή διάστασης Π(+/-0,1)×Υ(+/-0,1)×L(+0,2/-0,1)mm
Ανοχή γωνίας Δθ< 0,5°, Δφ< 0,5°
Ποιότητα Επιφανείας 20/10 Scratch/Dig
Καθαρό διάφραγμα >90%
Επιπεδότητα επιφάνειας <λ/8@633nm
Παραμόρφωση μετώπου κύματος <λ/8@633nm
Παραλληλισμός <20 δευτερόλεπτα τόξου
Κάθετο <10 λεπτά τόξου
Υπολειμματική ανακλαστικότητα <0,2% στα 1064nm και <0,5% στα 532nm
Επένδυση

AR/AR@1064&532nm:

S1&S2 AR@1064&532nm, R<0,25%@1064nm, R<0,5%@532nm



HR/AR@1064&532nm:

S1 HR@1064nm&HT@532nm, R>99,8%@1064nm, R<5%@532nm
S2 AR@1064&532nm, R<0,25%@1064nm, R<0,5%@532nm
Όριο βλάβης 500MW/cm² @1064nm 10ns 10Hz
Περίοδος εγγύησης ποιότητας Ένα χρόνο με σωστή χρήση







Τυπικά προϊόντα της KTP:

Διάσταση (mm) Θήτα (Deg) Phi (Deg) Επένδυση Εφαρμογή
3*3*5 90 23.5 AR/AR@1064&532nm SHG@1064,ΤύποςⅡ
3*3*5 90 23.5 HR/AR@1064&532nm SHG@1064, Τύπος
3*3*10 90 23.5 AR/AR@1064&532nm SHG@1064,ΤύποςⅡ
3*3*10 90 23.5 HR/AR@1064&532nm SHG@1064,ΤύποςⅡ
5*5*10 90 23.5 AR/AR@1064&532nm SHG@1064,ΤύποςⅡ
7*7*5 90 23.5 AR/AR@1064&532nm SHG@1064,ΤύποςⅡ
7*7*20 90 0 AR/AR@1573&1064nm OPO@1573&1064nm







Φυσικές και οπτικές ιδιότητες του KTP:

Κρυσταλλική Δομή Ορθορομβική, διαστημική ομάδα Pna21, ομάδα σημείων mm²
Παράμετροι Δικτύου a=6,404Å, b=10,616Å, c=12,814Å, Z=8
Πυκνότητα 3,01 g/cm3
Σκληρότητα Mohs 5
Σημείο τήξης περίπου 1172℃
Συντελεστής απορροφήσεως < 0,1%/cm@1,064μm, < 1%/cm@0,532μm
Θερμική αγωγιμότητα 13W/m/K
Υγροσκοπική ευαισθησία όχι
Εύρος διαφάνειας 350nm-4500nm
Εύρος SHG Phase Matchable 497 ~ 1800 nm (Τύπος II)
Μη γραμμικός συντελεστής d31=6,5 μ.μ./v
d32=5 μ.μ./v
d33=13,7 μ.μ./v
d24=7,6 μ.μ./v
d15=6,1 μ.μ./v
Θερμοοπτικοί συντελεστές (/℃) dnx/dT=1,1X10-5
dny/dT=1,3X10-5
dnz/dT=1,6X10-5
Εξισώσεις Sellmeier (λin um) Nx²=3,0065+0,03901/(λ²-0,04251)-0,01327λ²
Ny²=3,0333+0,04154/( λ²-0,04547)-0,01408λ²
Nz²=3,3134+0,05694/(λ²-0,05658)-0,01682λ²
