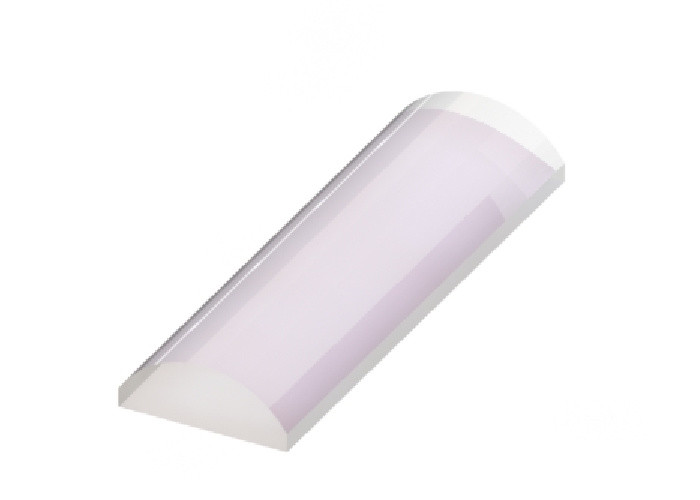

UV FS Convex Cylindrical Lens 632,8nm Cylindrical Lens 40 Scratch Dig

Επισκόπηση:

Ο επιπεδο-κυρτός κυλινδρικός φακός προσδιορίζεται επίσης ως θετικός κυλινδρικός φακός. Είναι ιδανικοί για τις εφαρμογές που απαιτούν την ενίσχυση σε μια διάσταση. Ενώ οι σφαιρικοί φακοί ενεργούν symmetrically σε δύο διαστάσεις σε μια συναφή ακτίνα, οι κυλινδρικοί φακοί ενεργούν με τον ίδιο τρόπο αλλά μόνο σε μια διάσταση. Μια χαρακτηριστική εφαρμογή είναι να χρησιμοποιηθεί ένα ζευγάρι των κυλινδρικών φακών για να παρέχει τη anamorphic διαμόρφωση μιας ακτίνας. Ένα ζευγάρι των θετικών κυλινδρικών φακών μπορεί να χρησιμοποιηθεί για να συμφωνήσει και να ανακοινώσει μέσω εγκυκλίου την παραγωγή μιας διόδου λέιζερ. Μια άλλη δυνατότητα εφαρμογής θα ήταν να χρησιμοποιηθεί ένας ενιαίος φακός για να στρέψει μια ακτίνα απόκλισης επάνω σε μια σειρά ανιχνευτών. Για να ελαχιστοποιήσει την εισαγωγή των σφαιρικών παρεκκλίσεων, το παράλληλο το φως πρέπει να είναι συναφές στην κυρτή επιφάνεια κατά συγκέντρωση του σε μια γραμμή, και το φως από μια πηγή γραμμών πρέπει να είναι συναφές στην επιφάνεια plano κατά συμφωνώντας.

Γενικές προδιαγραφές του επιπεδο-κυρτός κυλινδρικού φακού:

Υλικό	Ν-BK7, UV FS, ν-SF11, CaF2, Si, Γερμανία, ZnSe, σάπφειρος
Μήκος κύματος σχεδίου	632.8nm
Λειότητα επιφάνειας	Ν<3>
Ποιότητα επιφάνειας	το 60/40 γρατσουνιά-σκάβει
Ανοχή διαμέτρων	+0/-0.2mm
Ανοχή πάχους	±0.2mm
Centration	<3 arc="" minutes="">
Εστιακή ανοχή μήκους	±2%
Σαφές άνοιγμα	>90%
Chamfer	Προστατευτικός<0>

Τυποποιημένα προϊόντα του επιπεδο-κυρτός κυλινδρικού φακού:

Επιλογές επιστρώματος του επιπεδο-κυρτός κυλινδρικού φακού:

Οι οπτικοί ανωτέρω τυποποιημένοι επιπεδο-κυρτός κυλινδρικοί φακοί αστεριών είναι χωρίς επίστρωση. Προκειμένου να μειωθεί το ποσό φωτός που απεικονίζεται από κάθε επιφάνεια του φακού, τα επιστρώματα αντιαντανάκλασης συμπεριλαμβανομένου του στρώματος MgF2 τραγουδιστών, το πολυστρωματικό επίστρωμα του AR, το ευρυζωνικό πολυστρωματικό επίστρωμα του AR και το διπλό επίστρωμα του AR μήκους κύματος είναι επίσης διαθέσιμα.

Ενιαίο επίστρωμα στρώματος MgF2	Πολυστρωματικό αντι-αντανακλαστικό επίστρωμα
Αντι-αντανακλαστικό επίστρωμα Boradband	Διπλό αντι-αντανακλαστικό επίστρωμα μήκους κύματος

Συνήθεια ο φακός σας:

Έχετε την πλήρη ελευθερία σχεδίου σας, και είμαστε σε θέση να εργαστούμε με τα σύνθετα σχέδια για να σας πάρουμε ακριβώς τι χρειάζεστε συμπεριλαμβανομένου του οπτικού σχεδίου, του μηχανικού σχεδίου και του οπτικού σχεδίου επιστρώματος.
