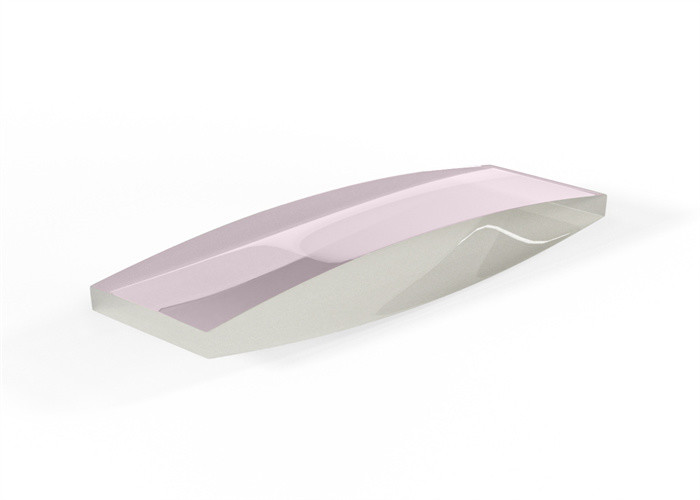

60 Scratch Dig Διπλός κυρτός κυλινδρικός φακός 10mm σε εκπομπή λέιζερ

  • 60 Scratch Dig Double Convex Cylinder Lens 10mm In Laser Emission
  • 60 Scratch Dig Double Convex Cylinder Lens 10mm In Laser Emission
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου BCYX
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Αμφίκυρτος (Διπλός-κυρτός) Κυλινδρικός Φακός Από ορθογώνιος
Μήκος κύματος εργασίας UV, VIS σε IR Στίλβωμα Ν
Καλλυντικό 60/40 scratch-Dig Επένδυση Επικάλυψη AR για UV, VIS και IR
Επισημαίνω

Διπλός κυρτός φακός 60 Scratch Dig

,

Κυρτός Κυλινδρικός Φακός 60 Scratch Dig

,

Διπλός κυρτός φακός 10 mm
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Αμφίκυρτος (Διπλός-κυρτός) Κυλινδρικός Φακός, Ορθογώνιος, N-BK7

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Οι αμφίκυρτοι (διπλοί κυρτές) κυλινδρικοί φακοί χρησιμοποιούνται κυρίως για την αλλαγή των σχεδιαστικών απαιτήσεων του μεγέθους απεικόνισης.Για παράδειγμα, μετατροπή ενός σημείου σημείου σε σημείο γραμμής ή αλλαγή του ύψους της εικόνας χωρίς αλλαγή του πλάτους της εικόνας.Μπορούν να εφαρμοστούν σε γραμμικό φωτισμό ανιχνευτή, σάρωση barcode, ολογραφικό φωτισμό, οπτική επεξεργασία πληροφοριών, υπολογιστή, εκπομπή λέιζερ.Οι οπτικοί κυλινδρικοί φακοί χρησιμοποιούνται επίσης ευρέως σε συστήματα λέιζερ υψηλής ισχύος και σε γραμμές δέσμης ακτινοβολίας σύγχροτρον.Ταυτόχρονα, οι απαιτήσεις για αμφίκυρτους κυλινδρικούς φακούς γίνονται όλο και υψηλότερες, ειδικά σε κοιλότητες αντηχείων λέιζερ υψηλής ισχύος και συμβολόμετρα γραμμής μεγάλων αποστάσεων και άλλα όργανα και συσκευές δοκιμών υψηλής ακρίβειας.







Γενικές προδιαγραφές του αμφίκυρτου(Διπλή-κυρτή)Κυλινδρικός φακός:

Υλικό Ν-ΒΚ7 60 Scratch Dig Διπλός κυρτός κυλινδρικός φακός 10mm σε εκπομπή λέιζερ 0
Μήκος κύματος σχεδίασης 632,8 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°







Πρότυπα προϊόντατου αμφίκυρτου(Διπλή-κυρτή) Κυλινδρικός φακός:

Μέρος Αρ. Υλικό Υ
(mm)		 Χ
(mm)		 φά
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
BCYX1010F12 Ν-ΒΚ7 10 10 12.7 12,73 -12,73 4.1 2
BCYX1020F12 Ν-ΒΚ7 10 20 12.7 12,73 -12,73 4.1 2
BCYX1010F20 Ν-ΒΚ7 10 10 20 20.03 -20.03 3.3 2
BCYX1020F20 Ν-ΒΚ7 10 20 20 20.03 -20.03 3.3 2
BCYX1010F25 Ν-ΒΚ7 10 10 25 25.23 -25.23 3 2
BCYX1020F25 Ν-ΒΚ7 10 20 25 25.23 -25.23 3 2
BCYX2020F50 Ν-ΒΚ7 20 20 50 51,51 -51,51 4 2
BCYX2020F75 Ν-ΒΚ7 20 20 75 76,7 -76,7 3.3 2
BCYX2020F100 Ν-ΒΚ7 20 20 100 102,33 -102,33 4 3
BCYX2020F150 Ν-ΒΚ7 20 20 150 153,85 -153,85 3.7 3
BCYX2020F200 Ν-ΒΚ7 20 20 200 205,44 -205,44 3.5 3
BCYX2020F250 Ν-ΒΚ7 20 20 250 256,97 -256,97 3.4 3
BCYX2020F300 Ν-ΒΚ7 20 20 300 308,49 -308,49 3.3 3
BCYX2020F500 Ν-ΒΚ7 20 20 500 514,55 -514,55 3.2 3
BCYX2020F1000 Ν-ΒΚ7 20 20 1000 1029,66 -1029,66 3.1 3







Επιλογές επίστρωσηςτουΑμφίκυρτα(Διπλή-κυρτή) Κυλινδρικός φακός:

Κανονικά οι τυπικοί Αμφίκυρτοι (Διπλοί κυρτές) κυλινδρικοί φακοί μας προσφέρονται χωρίς επίστρωση.

Ορισμένες από τις εφαρμογές απαιτούν οι επιφάνειες των φακών να είναι αντιανακλαστικές για να ελαχιστοποιηθεί το φως ανάκλασης από κάθε όψη.Παρέχουμε τέσσερις κλασικές επιστρώσεις παρακάτω καθώς και υποστηρίζουμε προσαρμοσμένα μήκη κύματος σχεδιασμού.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 1 Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 2



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 3 Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 4







Προσαρμόστε τον δικό σας φακό:

Για να μεγιστοποιήσετε και να βελτιώσετε τη δυνατότητα μετατροπής του σχεδιασμού σε παραγωγή και να εξοικονομήσετε χρόνο, καλώς ήρθατε να συμβουλευτείτε και να συζητήσετε μαζί μας, όπως διαθεσιμότητα υλικού, δυσκολία επεξεργασίας και οικονομική απόδοση.



Zemax Deisgn

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 5

Zemax Deisgn

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 6



Σχεδιασμός Solidworks

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 7



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 8
