Οπτικός πολωτής 56 μοιρών 20 ns Διαχωριστής δέσμης πολωτικής πλάκας Brewster Angle

  • 56 Deg Optical Polarizer 20ns Polarizing Plate Beamsplitter Brewster Angle
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου PPB
Ποσότητα παραγγελίας min 1 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος 56 Deg Plate Polarizing Beamsplitter χαρακτηριστικό Brewster Angle Of Incidence
Εφαρμογές πολωτές συγκράτησης Q-switch εντός κοιλότητας ή εξασθενητές εξωκοιλίας για λέιζερ Nd:YAG. Επιφάνεια Επικάλυψη διάσπασης δέσμης πόλωσης μίας πλευράς
Αναλογία εξάλειψης Tp/Ts>100:1 Υλικό UVFS για εφαρμογές υψηλής ισχύος
Επισημαίνω

56 Deg Optical Polarizer

,

Polarizing Plate Beamsplitter 56 Deg

,

20ns Polarizing Plate Beamsplitter
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

56 Deg Plate Polarizing Beamsplitter, Brewster Angle Of Incidence

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Αυτό56 Μοίρες ΠόλωσηςΠλάκαΔιαχωριστές δέσμηςμεταδίδουν την p-πόλωση και αντανακλούν την πόλωση s καθώς η μονοχρωματική δέσμη εισέρχεται στη γωνία Brewster (56° AOI).



Είναι σχεδιασμένα για χρήση στα πιο απαιτητικά λέιζερ.Λόγω του υψηλού ορίου ζημιάς από λέιζερ, χρησιμοποιούνται ως εναλλακτική λύση στα πρίσματα πόλωσης λέιζερ Glan ή στους διαχωριστές δέσμης πόλωσης σε κύβους.Τυπικές εφαρμογές είναι πολωτές συγκράτησης με διακόπτη Q εντός κοιλότητας ή εξασθενητές εξωκοιλίας για λέιζερ Nd:YAG.Ο πολωτικός διαχωριστής δέσμης 56 μοιρών πλακών μπορεί να χρησιμοποιηθεί σε γωνία πρόσπτωσης > 40°, αλλά η πόλωση είναι πιο αποτελεσματική και εμφανίζεται σε ένα ευρύ φάσμα μήκους κύματος στις 56° AOI (γωνία Brewster).







Γενικές προδιαγραφές πόλωσης 56 μοιρώνΠλάκαΔιαχωριστής δέσμης:

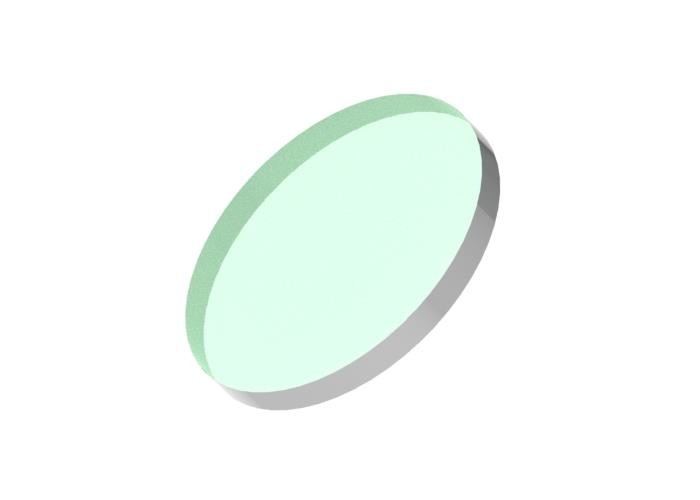

Υλικό N-BK7, UV Fused Silica Οπτικός πολωτής 56 μοιρών 20 ns Διαχωριστής δέσμης πολωτικής πλάκας Brewster Angle 0
Ανοχή διάστασης +0/-0,2 χλστ
Ποιότητα Επιφανείας 60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα >90%
Ομαλότητα <λ/8@632,8 nm ανά 25 mm
Παραλληλισμός <3 λεπτά τόξου
Αναλογία εξαφάνισης

Tp/Ts>100:1
Διαπερατότητα Tp>95%, Ts<0,5%
Αντανάκλαση Rs>99,5%, Rp<5%
Επένδυση

Επίστρωση διαχωριστή δέσμης πόλωσης σε μία όψη (AOI 56 deg, πρέπει να ρυθμιστεί σε βελτιστοποιημένο AOI κατά τη χρήση)

Δεύτερη επιφάνεια χωρίς επίστρωση.
Όριο βλάβης >5 J/cm2, 20ns, 20Hz, @1064nm









Τυπικά προϊόντα πόλωσης 56 μοιρώνΠλάκαΔιαχωριστής δέσμης:

Αριθμός ανταλλακτικού Υλικό

Διάμετρος

(mm)

Πάχος

(mm)

 Tp/Ts

Μήκος κύματος

(nm)

AOI

(°)
PPB1203-266-56 UVFS 12.7 3.0 100:1 266 56
ΠPB2503-266-56 UVFS 25.4 3.0 100:1 266 56
ΠPB3003-266-56 UVFS 30,0 3.0 100:1 266 56
ΠPB5003-266-56 UVFS 50,8 3.0 100:1 266 56
ΠPB1203-355-56 UVFS 12.7 3.0 100:1 355 56
ΠPB2503-355-56 UVFS 25.4 3.0 100:1 355 56
ΠPB3003-355-56 UVFS 30,0 3.0 100:1 355 56
ΠPB5003-355-56 UVFS 50,8 3.0 100:1 355 56
ΠPB1203-532-56 Ν-ΒΚ7 12.7 3.0 100:1 532 56
ΠPB2503-532-56 Ν-ΒΚ7 25.4 3.0 100:1 532 56
ΠPB3003-532-56 Ν-ΒΚ7 30,0 3.0 100:1 532 56
ΠPB5003-532-56 Ν-ΒΚ7 50,8 3.0 100:1 532 56
ΠPB1203-1064-56 Ν-ΒΚ7 12.7 3.0 100:1 1064 56
ΠPB2503-1064-56 Ν-ΒΚ7 25.4 3.0 100:1 1064 56
ΠPB3003-1064-56 Ν-ΒΚ7 30,0 3.0 100:1 1064 56
ΠPB5003-1064-56 Ν-ΒΚ7 50,8 3.0 100:1 1064 56









Γραφήματα επικάλυψηςπόλωση 56 μοιρώνΠλάκαΔιαχωριστής δέσμης:



Διαχωριστής δέσμης πολωτικής πλάκας 266nm 56°AOI

Οπτικός πολωτής 56 μοιρών 20 ns Διαχωριστής δέσμης πολωτικής πλάκας Brewster Angle 1



Διαχωριστής δέσμης πολωτικής πλάκας 355nm 56°AOI

Οπτικός πολωτής 56 μοιρών 20 ns Διαχωριστής δέσμης πολωτικής πλάκας Brewster Angle 2



Διαχωριστής δέσμης πολωτικής πλάκας 532 nm 56°AOI

Οπτικός πολωτής 56 μοιρών 20 ns Διαχωριστής δέσμης πολωτικής πλάκας Brewster Angle 3



Διαχωριστής δέσμης πολωτικής πλάκας 1064nm 56°AOI

Οπτικός πολωτής 56 μοιρών 20 ns Διαχωριστής δέσμης πολωτικής πλάκας Brewster Angle 4
