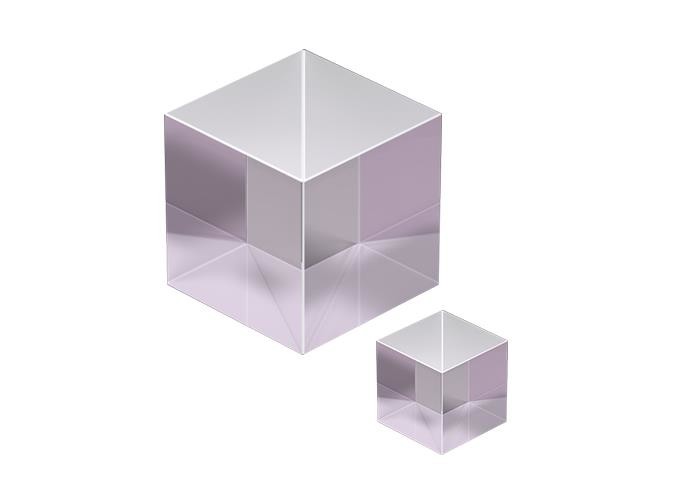

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube

  • SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου PBS
Ποσότητα παραγγελίας min 1 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Πολωτικός κύβος διαχωριστή δέσμης Υλικό Γυαλί BK7 ή SF
Constructure Δύο ορθογώνια αστάρια ενωμένα μεταξύ τους Υπό επιφάνεια Επικάλυψη ευαίσθητη στην πόλωση
Επιφάνεια εισόδου και εξόδου επικάλυψη AR Αναλογία εξάλειψης Tp/Ts>1000:1
Επισημαίνω

SF Glass Optical Polarizer

,

Optical Polarizer 45° Prisms

,

45° Prisms Polarizing Beamsplitter Cube
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Polarizing Beamsplitter Cube, BK7 and SF Glass, Boradband High Extinction Ratio

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Πολωτικός διαχωριστής δέσμηςΚύβοισχηματίζονται από δύο ορθές γωνίες, πρίσματα 45° μόνιμα τσιμεντωμένα μεταξύ τους.



Η υποτείνουσα είναι επικαλυμμένη με ένα εξ ολοκλήρου διηλεκτρικό, ευαίσθητο στην πόλωση επίστρωση σχεδιασμένο για να διαχωρίζει μια προσπίπτουσα, μη πολωμένη, μονοχρωματική δέσμη στα συστατικά της πόλωσης S και P. Όλες οι επιφάνειες εισόδου και εξόδου είναι επικαλυμμένες με υψηλής απόδοσης, στενής ζώνης, αντιανακλαστική επίστρωση.



Η αναλογία απόσβεσης (Tp/Ts) υπερβαίνει το 1000:1 στη μεταδιδόμενη δέσμη.Οι δύο ορθογώνια πολωμένες δέσμες αναδύονται από τον κύβο σε 90° η μία ως προς την άλλη.







Γενικές προδιαγραφές πολωτικού κύβου διαχωριστή δέσμης:

Υλικό N-BK7, SF Glass
Ανοχή διάστασης ±0,2 mm
Ποιότητα Επιφανείας 60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα >90%

Μεταδιδόμενη παραμόρφωση μετώπου κύματος

 <λ/4@632,8 nm ανά 10 mm
Απόκλιση δέσμης <3 λεπτά τόξου
Αναλογία εξαφάνισης

Tp/Ts>1000:1 (στενή ζώνη)

Tp/Ts>100:1/>1000:1 (ευρεία ζώνη)
Κύρια μετάδοση

Στενό: Tp>95%, Ts<1%
Ευρεία: Tp>90% , Ts<1%
Κύρια Αντανάκλαση

Στενό: Rs>99% και Rp<5%
Ευρεία: Rs>99% και Rp<10%
Επένδυση Επίστρωση διαχωριστή δέσμης πόλωσης στην όψη της υποτείνουσας
Επικάλυψη AR σε όλες τις όψεις εισόδου και εξόδου
Όριο βλάβης >500 mJ/cm2, 20ns, 20Hz, @1064nm



SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 0





Πρότυπα προϊόντα τηςΠολωτικός κύβος διαχωριστή δέσμης:

Αριθμός ανταλλακτικού Υλικό

Διάσταση

(mm)

Πάχος

(mm)

 Tp/Ts

Μήκος κύματος

(nm)
PBS1010-397 Ν-ΒΚ7 10Χ10 10 1000:1 397
PBS1212-397 Ν-ΒΚ7 12,7x12,7 12.7 1000:1 397
PBS2020-397 Ν-ΒΚ7 20Χ20 20 1000:1 397
PBS2525-397 Ν-ΒΚ7 25,4x25,4 25.4 1000:1 397
PBS1010-400-700

N-SF1

 10Χ10 10 1000:1 400-700
PBS1212-400-700

N-SF1

 12,7x12,7 12.7 1000:1 400-700
PBS2020-400-700

N-SF1

 20Χ20 20 1000:1 400-700
PBS2525-400-700

N-SF1

 25,4x25,4 25.4 1000:1 400-700
PBS1010-532 Ν-ΒΚ7 10Χ10 10 1000:1 532
PBS1212-532 Ν-ΒΚ7 12,7x12,7 12.7 1000:1 532
PBS2020-532 Ν-ΒΚ7 20Χ20 20 1000:1 532
PBS2525-532 Ν-ΒΚ7 25,4x25,4 25.4 1000:1 532
PBS1010-600-1000 N-SF1 10Χ10 10 1000:1 600-1000
PBS1212-600-1000 N-SF1 12,7x12,7 12.7 1000:1 600-1000
PBS2020-600-1000 N-SF1 20Χ20 20 1000:1 600-1000
PBS2525-600-1000 N-SF1 25,4x25,4 25.4 1000:1 600-1000
PBS1010-780 Ν-ΒΚ7 10Χ10 10 1000:1 780
PBS1212-780 Ν-ΒΚ7 12,7x12,7 12.7 1000:1 780
PBS2020-780 Ν-ΒΚ7 20Χ20 20 1000:1 780
PBS2525-780 Ν-ΒΚ7 25,4x25,4 25.4 1000:1 780
PBS1010-894 Ν-ΒΚ7 10Χ10 10 1000:1 894
PBS1212-894 Ν-ΒΚ7 12,7x12,7 12.7 1000:1 894
PBS2020-894 Ν-ΒΚ7 20Χ20 20 1000:1 894
PBS2525-894 Ν-ΒΚ7 25,4x25,4 25.4 1000:1 894
PBS1010-900-1300 N-SF1 10Χ10 10 1000:1 900-1300
PBS1212-900-1300 N-SF1 12,7x12,7 12.7 1000:1 900-1300
PBS2020-900-1300 N-SF1 20Χ20 20 1000:1 900-1300
PBS2525-900-1300 N-SF1 25,4x25,4 25.4 1000:1 900-1300
PBS1010-1064 Ν-ΒΚ7 10Χ10 10 1000:1 1064
PBS1212-1064 Ν-ΒΚ7 12,7x12,7 12.7 1000:1 1064
PBS2020-1064 Ν-ΒΚ7 20Χ20 20 1000:1 1064
PBS2525-1064 Ν-ΒΚ7 25,4x25,4 25.4 1000:1 1064
PBS1010-1200-1600 N-SF1 10Χ10 10 1000:1 1200-1600
PBS1212-1200-1600 N-SF1 12,7x12,7 12.7 1000:1 1200-1600
PBS2020-1200-1600 N-SF1 20Χ20 20 1000:1 1200-1600
PBS2525-1200-1600 N-SF1 25,4x25,4 25.4 1000:1 1200-1600







Γραφήματα επικάλυψης πολωτικού κύβου διαχωριστή δέσμης:





397nm πολωτικός κύβος διαχωριστή δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 1



400-700nm πολωτικός κύβος διαχωριστής δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 2



532nm πολωτικός κύβος διαχωριστή δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 3



600-1000nm πολωτικός κύβος διαχωριστή δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 4



780 nmΠολωτικός κύβος διαχωριστή δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 5



894 nmΠολωτικός κύβος διαχωριστή δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 6



900-1300 nmΠολωτικός κύβος διαχωριστή δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 7



1064 nmΠολωτικός κύβος διαχωριστή δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 8



1200-1600 nmΠολωτικός κύβος διαχωριστή δέσμης

SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube 9









Επιλογές τοποθέτησης τουPolarizing Cube Beamsplitter:

Η Star Optic προσφέρει επίσης μια ποικιλία λύσεων τοποθέτησης για τους κύβους πολωτικού διαχωριστή δέσμης.Ανατρέξτε στο Οπτικομηχανικές βάσεις για πληροφορίες σχετικά με τις επιλογές τοποθέτησης και τη συμβατότητα.Εάν δεν είστε σίγουροι ποια να επιλέξετε, επικοινωνήστε μαζί μας, θα συνεργαστούμε μαζί σας για να εντοπίσουμε την καλύτερη λύση για τις ανάγκες σας.
