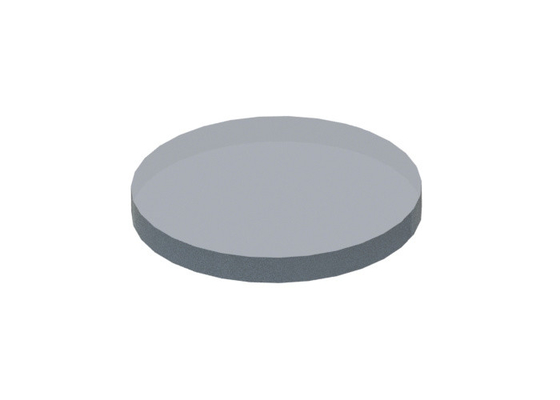

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας

  • 400-1100nm Optical Glass Filters N-BK7 Reflective Neutral Density Filter
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου Ndf-ρ
Ποσότητα παραγγελίας min Διαπραγματεύσιμος
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Φίλτρο ανακλαστικής ουδέτερης πυκνότητας (ND). Μήκος κύματος 400-1100nm
Υλικό επίστρωσης Επικάλυψη Inconel Εφαρμογές χαμηλής ισχύος
Υπόστρωμα N-BK7, UVFS Διάμετρος 25.4mm
Οπτική πυκνότητα 0,1~4,0
Επισημαίνω

Φίλτρα οπτικού γυαλιού 1100 nm

,

Φίλτρα οπτικού γυαλιού N-BK7

,

N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Φίλτρο ανακλαστικής ουδέτερης πυκνότητας (ND).

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Τα φίλτρα ανακλαστικής ουδέτερης πυκνότητας (ND) παρέχουν ομοιόμορφη εξασθένηση στην ευρεία φασματική περιοχή από 400 έως 1100 nm.



Τα αντανακλαστικά φίλτρα ND αποτελούνται από υπόστρωμα διοξειδίου του πυριτίου από γυαλί N-BK7 ή λιωμένο υπεριώδη ακτινοβολία με μεταλλική επίστρωση (Inconel) που εναποτίθεται στη μία πλευρά.Το Inconel είναι ένα μεταλλικό κράμα που εξασφαλίζει επίπεδη φασματική απόκριση από την υπεριώδη ακτινοβολία στο κοντινό IR.Για να παρατείνετε τη διάρκεια ζωής των ανακλαστικών φίλτρων ND, συνιστούμε τη χρήση μεθόδων καθαρισμού χωρίς επαφή (όπως πεπιεσμένος αέρας) για την αποφυγή ζημιάς στην επίστρωση και την αποφυγή χρήσης αυτών των φίλτρων σε υγρά περιβάλλοντα για την αποφυγή οξείδωσης.



Αν και πρόκειται για ανακλαστικά φίλτρα ND, η επίστρωση Inconel απορροφά μέρος του προσπίπτοντος φωτός, γεγονός που περιορίζει τη χρήση αυτών των φίλτρων σε εφαρμογές χαμηλής κατανάλωσης.



Για να επιτευχθεί η καλύτερη απόδοση, το φως πρέπει να προσπίπτει στο πλάι με την επίστρωση Inconel, κάτι που επιτρέπει την εξασθένηση πριν εμφανιστούν φαινόμενα etalon μέσα στο υπόστρωμα του φίλτρου.







Γενικές προδιαγραφές ανακλαστικής ουδέτερης πυκνότητας (ND)Φίλτρο:

Υλικό BK7, UV Fused Silica
Ανοχή διάστασης +0,0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
Ποιότητα Επιφανείας 80/50 ξύστε και σκάψτε
Καθαρό διάφραγμα >90%
Ομαλότητα <2λ@632,8 nm
Παραλληλισμός <5 λεπτά τόξου
Λοξότμηση Προστατευτικό<0,5mmx45°
Επένδυση Μεταλλική (Inconel) ανακλαστική επίστρωση
OD Tolerance OD±10%@Μήκος κύματος σχεδίασης







Τυπικά προϊόντα ανακλαστικής ουδέτερης πυκνότητας (ND)Φίλτρο:

ΠΝ.

Διάσταση

(mm)

Παχύτητα

(mm)

 OD

Μετάδοση

(%)

Μήκος κύματος σχεδίασης

(nm)
RNDF25-0,1-400-1100 25.4 2 0.1 79 400-1100 nm
RNDF25-0,2-400-1100 25.4 2 0.2 63 400-1100 nm
RNDF25-0,3-400-1100 25.4 2 0.3 50 400-1100 nm
RNDF25-0,4-400-1100 25.4 2 0.4 40 400-1100 nm
RNDF25-0,5-400-1100 25.4 2 0,5 32 400-1100 nm
RNDF25-0,8-400-1100 25.4 2 0,8 16 400-1100 nm
RNDF25-1.0-400-1100 25.4 2 1.0 10 400-1100 nm
RNDF25-2.0-400-1100 25.4 2 2.0 1 400-1100 nm
RNDF25-3.0-400-1100 25.4 2 3.0 0.1 400-1100 nm
RNDF25-4.0-400-1100 25.4 2 4.0 0,01 400-1100 nm







Γραφήματα Φάσματος ΑνακλαστικώνΟυδέτερη πυκνότητα (ND)Φίλτρο:



400-1100nm Ανακλαστικό φίλτρο ND OD0.1

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 0



400-1100nm Ανακλαστικό φίλτρο ND OD0.2

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 1



400-1100nm Ανακλαστικό φίλτρο ND OD0.3

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 2



400-1100nm Ανακλαστικό φίλτρο ND OD0.4

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 3



400-1100nm Ανακλαστικό φίλτρο ND OD0.5

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 4



400-1100nm Ανακλαστικό φίλτρο ND OD0.8

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 5



400-1100nm Ανακλαστικό φίλτρο ND OD1

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 6



400-1100nm Ανακλαστικό φίλτρο ND OD2

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 7



400-1100nm Ανακλαστικό φίλτρο ND OD3

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 8



400-1100nm Ανακλαστικό φίλτρο ND OD4

Φίλτρα οπτικού γυαλιού 400-1100 nm N-BK7 Ανακλαστικό φίλτρο ουδέτερης πυκνότητας 9
