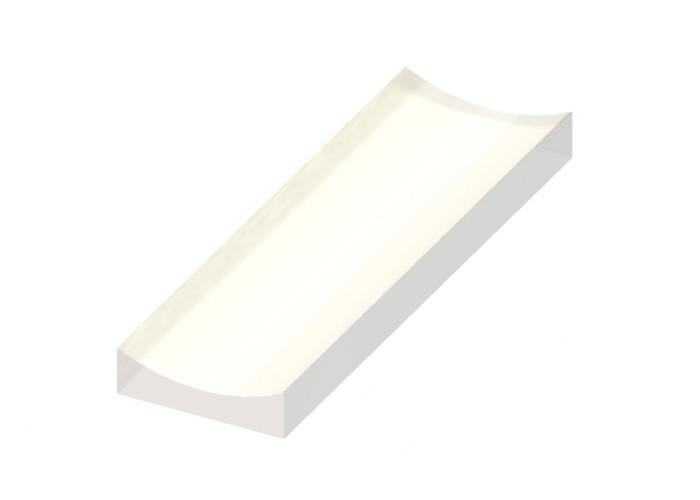

Plano Optical Cylinder Lens N-SF11 Διαθέσιμος μη επικαλυμμένος προσαρμοσμένος φακός

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Κοίλος κυλινδρικός φακός Planoονομάζεται επίσης αρνητικός κυλινδρικός φακός που λειτουργεί ως επίπεδο-κοίλοι σφαιρικοί φακοί, εκτός από έναν μόνο άξονα.Αυτοί οι φακοί χρησιμοποιούνται σε εφαρμογές που απαιτούν μονοδιάστατη διαμόρφωση μιας πηγής φωτός.Μια τυπική εφαρμογή είναι η χρήση ενός μόνο κυλινδρικού φακού για τη μετατροπή ενός ευθυγραμμισμένου λέιζερ σε γεννήτρια γραμμής.Μπορούν να χρησιμοποιηθούν ζεύγη κυλινδρικών φακών για την αναμορφική διαμόρφωση εικόνων.Για να ελαχιστοποιηθεί η εισαγωγή εκτροπής, η καμπύλη επιφάνεια του φακού πρέπει να κοιτάζει προς την πηγή όταν χρησιμοποιείται για να αποκλίνει μια δέσμη.

Γενικές Προδιαγραφές τουΚοίλος κυλινδρικός φακός Plano:

Υλικό	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Ζαφείρι
Μήκος κύματος σχεδίασης	632,8 nm
Επιπεδότητα επιφάνειας	Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας	60/40 scratch-Dig
Ανοχή διαμέτρου	+0/-0,2 χλστ
Ανοχή πάχους	±0,2 mm
συγκέντρωση	<3 λεπτά τόξου
Ανοχή εστιακού μήκους	±2%
Καθαρό διάφραγμα	>90%
Λοξότμηση	Προστατευτικό<0,5mmx45°

Πρότυπα προϊόνταΚοίλου κυλινδρικού φακού Plano:

Επιλογές επίστρωσηςΚοίλου κυλινδρικού φακού Plano:

Αυτά ταπρότυποΟι φακοί με κοίλο κύλινδρο plano N-BK7 διατίθενται χωρίς επίστρωση ή με μία από τις τέσσερις τυπικές αντιανακλαστικές επιστρώσεις παρακάτω,που μπορεί να μειώσει την ποσότητα της δέσμης που αντιστρέφεται από κάθε πλευρά του φακού.

Επικάλυψη MgF2 μονής στρώσης	Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Αντιανακλαστική επίστρωση Boradband	Αντιανακλαστική επίστρωση διπλού μήκους κύματος

Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.
