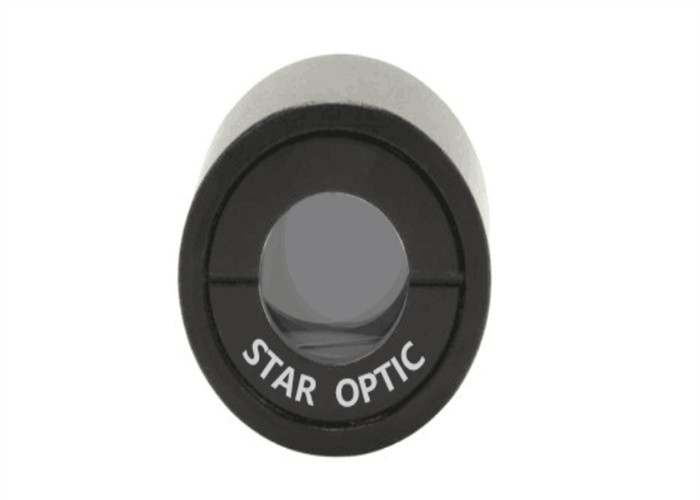

Calcite YVO4 Optical Polarizer Glan Taylor 3000nm για VIS-IR

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

ΕΝΑΠρίσμα Glan-Taylorαντανακλά το s-πολωμένο φως σε ένα εσωτερικό διάκενο αέρα, μεταδίδοντας μόνο το p-πολωμένο στοιχείο.Οι οπτικοί άξονες είναι κάθετοι στο επίπεδο του διαγράμματος.

Ένα πρίσμα Glan–Taylor είναι ένας τύπος πρίσματος που χρησιμοποιείται ως πολωτικός ή πολωτικός διαχωριστής δέσμης.Είναι ένας από τους πιο συνηθισμένους τύπους σύγχρονου πολωτικού πρίσματος.

Το πρίσμα αποτελείται από δύο ορθογώνια πρίσματα ασβεστίτη (350-2300nm) ή a-BBO (220-3000nm) ή YVO4 (500-4000nm) στις μακριές όψεις τους με διάκενο αέρα.Οι οπτικοί άξονες των κρυστάλλων ασβεστίτη είναι ευθυγραμμισμένοι παράλληλα με το επίπεδο ανάκλασης.Η συνολική εσωτερική ανάκλαση του s-πολωμένου φωτός στο διάκενο αέρα διασφαλίζει ότι μόνο το p-πολωμένο φως μεταδίδεται από τη συσκευή.Επειδή η γωνία πρόσπτωσης στο διάκενο μπορεί να είναι αρκετά κοντά στη γωνία του Brewster, η ανεπιθύμητη ανάκλαση του p-πολωμένου φωτός μειώνεται, δίνοντας στο πρίσμα Glan–Taylor καλύτερη μετάδοση.Σημειώστε ότι ενώ η εκπεμπόμενη δέσμη είναι εντελώς πολωμένη, η ανακλώμενη δέσμη δεν είναι.Οι πλευρές του κρυστάλλου μπορούν να γυαλιστούν για να επιτραπεί η έξοδος της ανακλώμενης δέσμης ή να μαυριστούν για να την απορροφήσει.Το τελευταίο μειώνει την ανεπιθύμητη ανάκλαση Fresnel της απορριφθείσας δέσμης.

Γενικές προδιαγραφές του Glay-Taylor Polarizer:

Πρότυπα προϊόντα τηςGlay-Taylor Polarizer:
