B270 Optical Polarizer 700nm Dichroic Sheet Polarizer Linearly Polarized Beam

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Ο πολωτής φύλλων διχρωικής μεμβράνης με φύλλο διχρωμίας μεμβράνης εποξειδώνεται μεταξύ δύο προστατευτικών γυάλινων πλακών.Όταν μια φυσική δέσμη ταξιδεύει μέσα από το φύλλο διχρωμίας μεμβράνης, η απορριπτόμενη πόλωση απορροφάται σε μεγάλο βαθμό ενώ η εκπεμπόμενη πόλωση μεταδίδεται με ασθενή απορρόφηση, καθιστώντας τα να χρησιμοποιηθούν μετατρέποντας την τυχαία πολωμένη δέσμη σε γραμμικά πολωμένη δέσμη.

Σε σύγκριση με τα πολωτικά πρίσματα, αυτοί οι πολωτές φύλλων διχρωμίας μεμβράνης προσφέρουν πολύ μεγαλύτερο μέγεθος και αποδεκτή γωνία >20 μοίρες.

Αυτοί οι πολωτές φύλλων διχρωμίας μεμβράνης 400-700 nm παρέχουν πολύ υψηλότερο λόγο εξάλειψης 1000:1 και αποδεκτή γωνία >20 μοίρες από τους διαχωριστές δέσμης πολωτικής πλάκας στο ίδιο εύρος μήκους κύματος, εκτός από το γεγονός ότι είναι περιορισμένα στη χρήση σε εφαρμογές χαμηλής κατανάλωσης.

Γενικές προδιαγραφές του πολωτικού φύλλου διχρωμίας φιλμ:

Υλικό Υποστρώματος	BK7 ή B270
Ανοχή διάστασης	+0/-0,2 χλστ
Πάχος	περίπου 2,5 χλστ
Ποιότητα Επιφανείας	60/40 ξύστε και σκάψτε
Καθαρό διάφραγμα	>90%
Αποδεκτή γωνία	> 20 μοίρες
Μήκος κύματος εργασίας	400-700 nm
Αναλογία εξαφάνισης	>1000:1
Μονή μετάδοση για παράλληλη πολωμένη δέσμη	>70%@632,8 nm
Επένδυση	Οχι
Όριο βλάβης	>10W/cm2 Συνεχές πέρασμα >1W/cm2 Συνεχές Μπλοκ

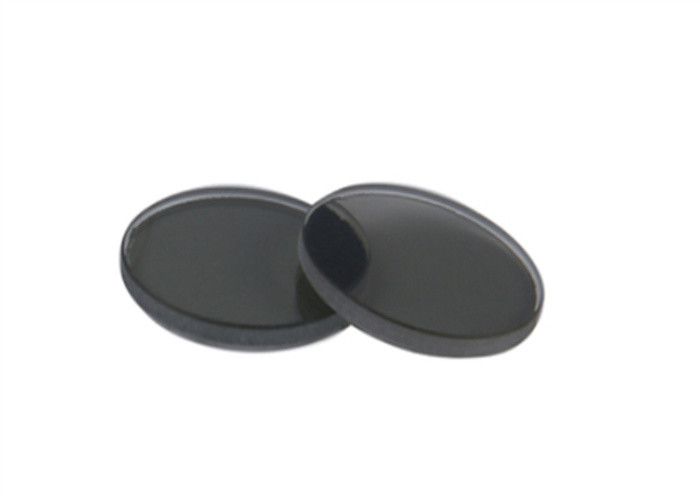

Τυπικά προϊόντα πολωτή φύλλων διχρωμίας φιλμ:

Γραφήματα επικάλυψης πολωτή φύλλων διχρωμίας φιλμ:
