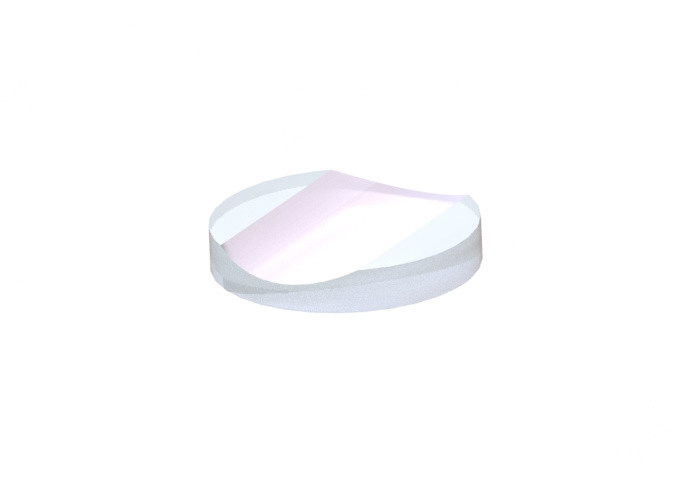

Μη επικαλυμμένος αρνητικός κυλινδρικός φακός οπτικού κυλίνδρου 25,4 mm

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Οι κυλινδρικοί φακοί χρησιμοποιούνται για τη δημιουργία γραμμών ή για την επέκταση της δέσμης προς μία κατεύθυνση.Οι οπτικές τους ιδιότητες και οι εκτροπές αντιστοιχούν σε εκείνες της σφαιρικής οπτικής.Η Star Optic προσφέρει επίπεδους κοίλους και επίπεδους κυρτούς κυλινδρικούς φακούς σε ορθογώνια, τετράγωνη και στρογγυλή μορφή.Οι ορθογώνιοι και τετράγωνοι κυλινδρικοί φακοί διαθέτουν έναν σαφώς καθορισμένο οπτικό άξονα.Οι στρογγυλοί κυλινδρικοί φακοί είναι λίγο πιο δύσκολο να προσαρμοστούν, αλλά μπορούν να ενσωματωθούν σε τυπικές βάσεις φακών.

Παρόμοια με τους ορθογώνιους επίπεδους κυρτούς κυλινδρικούς φακούς, οι στρογγυλοί επίπεδοι κυρτές κυλινδρικοί φακοί χρησιμοποιούνται στη δημιουργία γραμμών.Και οι στρογγυλοί επίπεδοι κοίλοι κυλινδρικοί φακοί είναι παρόμοιοι με τους ορθογώνιους επίπεδους κοίλους κυλινδρικούς φακούς που χρησιμοποιούνται στη διαστολή δέσμης.Ωστόσο, και σε αντίθεση με τα ορθογώνια υποστρώματα, αυτοί οι φακοί έχουν το πλεονέκτημα ότι μπορούν να χρησιμοποιηθούν με τυπικές βάσεις φακών.

Γενικές προδιαγραφές Στρογγυλού Επίπεδου Κοίλου Κυλινδρικού Φακού:

Υλικό	Ν-ΒΚ7
Μήκος κύματος σχεδίασης	632,8 nm
Επιπεδότητα επιφάνειας	Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας	60/40 scratch-Dig
Ανοχή διαμέτρου	+0/-0,2 χλστ
Ανοχή πάχους	±0,2 mm
συγκέντρωση	<3 λεπτά τόξου
Ανοχή εστιακού μήκους	±2%
Καθαρό διάφραγμα	>90%
Λοξότμηση	Προστατευτικό<0,5mmx45°

Πρότυπα προϊόνταΣτρογγυλού επίπεδου κοίλου κυλινδρικού φακού:

Επιλογές επίστρωσης Of Στρογγυλός επίπεδος κοίλος κυλινδρικός φακός:

Οι παραπάνω τυπικοί στρογγυλοί κυλινδρικοί φακοί της Star Optic δεν είναι επικαλυμμένοι.Προκειμένου να μειωθεί η ποσότητα του φωτός που ανακλάται από κάθε επιφάνεια του φακού, διατίθενται επίσης αντιανακλαστικές επικαλύψεις που περιλαμβάνουν στρώμα τραγουδιστή MgF2, επίστρωση AR πολλαπλών στρώσεων, επίστρωση AR πολλαπλών στρωμάτων ευρυζωνικότητας και επίστρωση AR διπλού μήκους κύματος.

Επικάλυψη MgF2 μονής στρώσης	Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Αντιανακλαστική επίστρωση Boradband	Αντιανακλαστική επίστρωση διπλού μήκους κύματος

Επιλογές τοποθέτησης γιαΣτρογγυλός Plano-κοίλος κυλινδρικός φακός:

Όπως οι σφαιρικοί φακοί, οι στρογγυλοί κυλινδρικοί φακοί μπορούν να τοποθετηθούν με τη σταθερή ή ρυθμιζόμενη βάση φακού μας για ευκολότερη λειτουργία.

Προσαρμόστε τον δικό σας φακό:

Έχετε την πλήρη σχεδιαστική ελευθερία σας και είμαστε σε θέση να εργαστούμε με πολύπλοκα σχέδια για να σας φέρουμε ακριβώς αυτό που χρειάζεστε, συμπεριλαμβανομένου του οπτικού σχεδιασμού, του μηχανικού σχεδιασμού και του σχεδιασμού οπτικής επίστρωσης.
