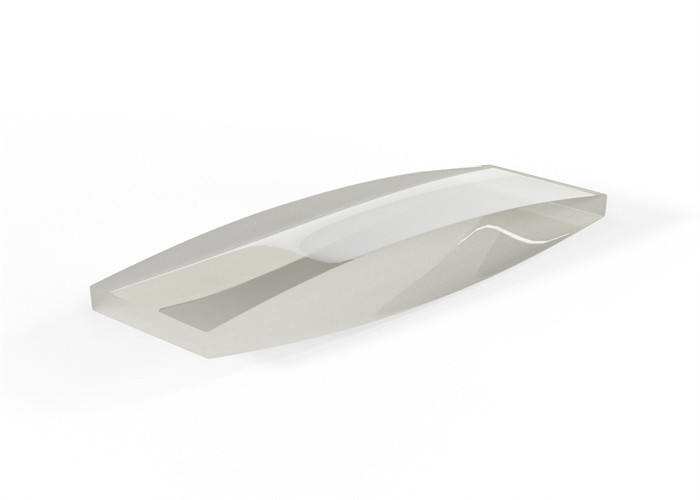

ZnSe κυλινδρικός φακός Laser Special Shape Sphero Cylinder Lens

  • ZnSe Cylindrical Lens Laser Special Shape Sphero Cylinder Lens
  • ZnSe Cylindrical Lens Laser Special Shape Sphero Cylinder Lens
Τόπος καταγωγής Γουχάν, Κίνα
Μάρκα STAR OPTIC
Πιστοποίηση RoHS, ISO9001
Αριθμό μοντέλου BCYX
Ποσότητα παραγγελίας min 5 τεμ
Τιμή negotiable
Συσκευασία λεπτομέρειες Ασφαλής και χωρίς σκόνη συσκευασία
Χρόνος παράδοσης Διαπραγματεύσιμος
Όροι πληρωμής T/T, Western Union, Paypal
Δυνατότητα προσφοράς 50000 τμχ/μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Αμφίκυρτος (Διπλός-κυρτός) Κυλινδρικός Φακός Τύπος Ορθογώνιος ή τετραγωνικός
Μήκος κύματος σχεδίασης 632,8 nm Λειότητα επιφάνειας Ν
Υπόστρωμα N-BK7, UVFS και άλλο οπτικό γυαλί Οπτική λεπτή μεμβράνη Επιστρώσεις AR για UV, VIS έως IR
Επισημαίνω

Λέιζερ κυλινδρικού φακού ZnSe

,

Φακός κυλινδρικού κυλίνδρου ZnSe

,

Ειδικό σχήμα λέιζερ κυλινδρικού φακού
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Αμφίκυρτος (διπλός-κυρτός) κυλινδρικός φακός, ορθογώνιος, λιωμένο πυρίτιο με υπεριώδη ακτινοβολία

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ:

Οι αμφίκυρτοι (διπλοί κυρτές) κυλινδρικοί φακοί χρησιμοποιούνται κυρίως για την αλλαγή των σχεδιαστικών απαιτήσεων του μεγέθους απεικόνισης.Για παράδειγμα, μετατροπή ενός σημείου σημείου σε σημείο γραμμής ή αλλαγή του ύψους της εικόνας χωρίς αλλαγή του πλάτους της εικόνας.Μπορούν να εφαρμοστούν σε γραμμικό φωτισμό ανιχνευτή, σάρωση barcode, ολογραφικό φωτισμό, οπτική επεξεργασία πληροφοριών, υπολογιστή, εκπομπή λέιζερ.Οι οπτικοί κυλινδρικοί φακοί χρησιμοποιούνται επίσης ευρέως σε συστήματα λέιζερ υψηλής ισχύος και σε γραμμές δέσμης ακτινοβολίας σύγχροτρον.Ταυτόχρονα, οι απαιτήσεις για αμφίκυρτους κυλινδρικούς φακούς γίνονται όλο και υψηλότερες, ειδικά σε κοιλότητες αντηχείων λέιζερ υψηλής ισχύος και συμβολόμετρα γραμμής μεγάλων αποστάσεων και άλλα όργανα και συσκευές δοκιμών υψηλής ακρίβειας.







Γενικές προδιαγραφές του αμφίκυρτου(Διπλή-κυρτή)Κυλινδρικός φακός:

Υλικό UV Fused Silica ZnSe κυλινδρικός φακός Laser Special Shape Sphero Cylinder Lens 0
Μήκος κύματος σχεδίασης 632,8 nm
Επιπεδότητα επιφάνειας Ν<3(0,5)@632,8 nm
Ποιότητα Επιφανείας 60/40 scratch-Dig
Ανοχή διαμέτρου +0/-0,2 χλστ
Ανοχή πάχους ±0,2 mm
συγκέντρωση <3 λεπτά τόξου
Ανοχή εστιακού μήκους ±2%
Καθαρό διάφραγμα >90%
Λοξότμηση Προστατευτικό<0,5mmx45°







Πρότυπα προϊόντατου αμφίκυρτου(Διπλή-κυρτή) Κυλινδρικός φακός:

Μέρος Αρ. Υλικό Υ
(mm)		 Χ
(mm)		 φά
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
BCYX1010F12-FS UVFS 10 10 12.7 10,88 -10,88 4.4 2
BCYX1020F12-FS UVFS 10 20 12.7 10,88 -10,88 4.4 2
BCYX1010F20-FS UVFS 10 10 20 17.72 -17,72 3.5 2
BCYX1020F20-FS UVFS 10 20 20 17.72 -17,72 3.5 2
BCYX1010F25-FS UVFS 10 10 25 22.35 -22.35 3 2
BCYX1020F25-FS UVFS 10 20 25 22.35 -22.35 3 2
BCYX2020F50-FS UVFS 20 20 50 45.03 -45.03 4.3 2
BCYX2020F75-FS UVFS 20 20 75 68 -68 3.5 2
BCYX2020F100-FS UVFS 20 20 100 90,76 -90,76 4.1 3
BCYX2020F150-FS UVFS 20 20 150 136,52 -136,52 3.7 3
BCYX2020F200-FS UVFS 20 20 200 182,25 -182,25 3.5 3
BCYX2020F250-FS UVFS 20 20 250 227,97 -227,97 3.4 3
BCYX2020F300-FS UVFS 20 20 300 273,68 -273,68 3.4 3
BCYX2020F500-FS UVFS 20 20 500 456,51 -456,51 3.2 3
BCYX2020F1000-FS UVFS 20 20 1000 913,55 -913,55 3.1 3







Επιλογές επίστρωσηςτουΑμφίκυρτα(Διπλή-κυρτή) Κυλινδρικός φακός:

Κανονικά οι τυπικοί Αμφίκυρτοι (Διπλοί κυρτές) κυλινδρικοί φακοί μας προσφέρονται χωρίς επίστρωση.

Ορισμένες από τις εφαρμογές απαιτούν οι επιφάνειες των φακών να είναι αντιανακλαστικές για να ελαχιστοποιηθεί το φως ανάκλασης από κάθε όψη.Παρέχουμε τέσσερις κλασικές επιστρώσεις παρακάτω καθώς και υποστηρίζουμε προσαρμοσμένα μήκη κύματος σχεδιασμού.



Επικάλυψη MgF2 μονής στρώσης Αντιανακλαστική επίστρωση πολλαπλών στρώσεων
Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 1 Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 2



Αντιανακλαστική επίστρωση Boradband



Αντιανακλαστική επίστρωση διπλού μήκους κύματος
Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 3 Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 4







Προσαρμόστε τον δικό σας φακό:

Για να μεγιστοποιήσετε και να βελτιώσετε τη δυνατότητα μετατροπής του σχεδιασμού σε παραγωγή και να εξοικονομήσετε χρόνο, καλώς ήρθατε να συμβουλευτείτε και να συζητήσετε μαζί μας, όπως διαθεσιμότητα υλικού, δυσκολία επεξεργασίας και οικονομική απόδοση.



Zemax Deisgn

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 5

Zemax Deisgn

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 6



Σχεδιασμός Solidworks

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 7



Σχεδιασμός επίστρωσης λεπτής μεμβράνης

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 8
